LBY型 顶板离层指示仪

1.概述
LBY型顶板离层指示仪是一种可以监测顶板岩层移动的检测装置，它可以分别显示锚杆长度范围内和锚杆同范围外的顶板岩层的离层情况。
2.仪器结构组成

2.1仪器结构

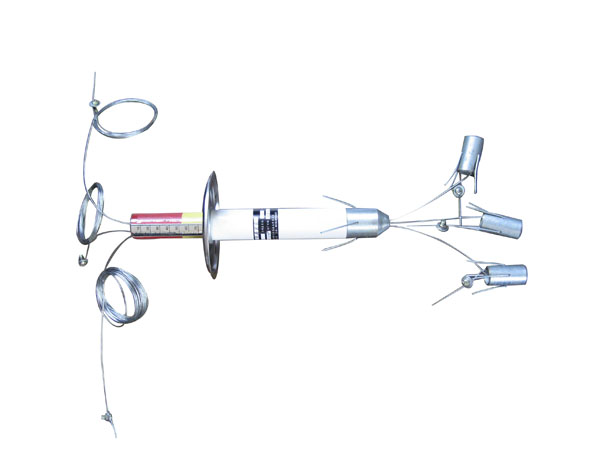

LBY型顶板离层指示仪主要由基点锚头、测绳、套筒、内测筒、外测筒组成。
2.2技术特征
测量方式 反光彩色显示
测量点数（个） 2
zui大量程(mm) 200
读数精度（mm） 1
安装锚孔直径（mm） Ф28、Ф42

2.3监测原理
深基点锚头应固定在钻空深部5m处稳定岩层内，浅基点固定在钻孔2-2.5m处(钻杆端部位置)。当锚杆锚固范围内有离层时，顶板(套管)沿外测筒向下移动，移动量有由测筒标尺指示。当锚固范围顶板离层时，外测筒与顶板相对位置不变，但沿内测筒向下滑动，表明顶板有离层，离层量由内测筒标尺指示。当锚杆锚固范围内、外都有离层时，内外测筒分别有离层显示，其显示值之和为总离层值。
3.仪器安装
3.1先安装深基点锚头，用安装杆把锚头送至设计位置，送入时拉紧测绳。
3.2将浅部锚头送入至安装位置。
3.3安装好套管，套筒底端接牢防水牌，防水牌底沿距顶板约35mm，然后将深部锚头测绳与内测筒连接，浅部锚头测绳与外测筒连接。
3.4外测筒零点与套管底边对齐，内测筒零点与外测筒底边对齐。
4.观测记录
巷道顶板离层观测记录
矿：               巷道：                测点编号：

观测日期 锚杆锚固内离层   外测筒标尺读值S内（mm） 锚杆锚固范围外离层内测筒标尺读值S外（mm） 顶板总离层
S总=S内+S外

LBY型顶板离层指示仪


“煤矿安全生产不能欠账，今天的安全投入就是明天的安全保障，今天的安全欠账就是明天的安全隐患！”近日，山西煤监局局长桂来保在太原与八家煤矿主体企业主要负责人进行了谈心对话座谈。

为进一步推动煤矿企业牢固树立安全生产“红线”意识，促进全省煤矿安全生产形势根本好转，山西省于今年4月份启动了第二轮“百名干部与千名矿长谈心对话活动”。

座谈会首先播放了“2·22屯兰瓦斯爆炸事故”警示教育片，通过警示教育片再次敲响安全警钟，提醒各位负责人要紧绷安全生产弦，时刻牢记“安全一、生产第二”。与会的华润煤业、保利能源、山西晋能、山西煤炭进出口、山西正华实业、西山煤电、太原煤气化和山西焦煤投资公司等八位企业主要负责人分别汇报了目前的安全生产情况，对煤矿安全工作的认识和工作中面临的困难和问题，及今后的工作打算。

西山煤电董事山薛道成在座谈中表示，“作为煤矿企业负责人，我们必须充分认识到 坚守发展决不能以牺牲人的生命为代价这条红线 ，必须 坚定以人为本，生命至上，安全发展的工作方向 ，必须 认真吸取煤矿生产安全事故血的教训 ，始终怀着 敬畏生命、敬畏责任、敬畏制度 的心态，切实抓好安全生产工作，坚决遏制重特大事故。”这一观点也得到了全体与会企业负责人的认同。

桂来保对与会企业负责人的汇报进行了点评，并总结了今年以来山西省煤矿安全生产形势。他指出，煤炭生产企业今年面临难的困难和压力增加了，但随着推进“权力清单”，推动“六权治本”，加快“六大发展”，企业的负担会逐步减轻。同时，企业要做好产量、成本、效益的平衡，按照市场规律，不盲目生产。

5.顶板离层仪在各矿区的应用
通过对各类锚网巷道进行的全面的顶板离层观测，普遍认识到顶板离层观测对锚网巷道的支护、改革起到一定的指导和警示作用。根据顶板离层仪观测到的数据整理分析，得出不同的地质条件、岩性变化等情况，总结出了锚网巷道锚网范围内离层量zui大应控制在45-50mm，否则应及时采取其它有效的支护措施，防止顶板事故的发生，确保安全生产。
