NHR-M36 运算器

杭州特瑞西机电有限公司
会员指数： 企业认证：

价格：电议

所在地：浙江 杭州市

型号：NHR-M36

更新时间：2015-06-29

浏览次数：1821

公司地址：德胜中路368号

刘小姐(女士)

点击查看联系电话 在线询价

产品简介

NHR-M36智能数学运算器

公司简介

展开

产品说明


NHR-M36智能数学运算器

M3系列智能隔离器 双通道。
直流电压、电流、热电阻、热电偶、毫伏输入。
模拟量、RS-485、继电器接点信号输出。
输入/输出/电源三隔离。
传输精度±0.1%。
模块化设计，体积小，功耗低。
、全智能，数字化，可编程。
各端子可带电插拔，便于安装、维护。
标准的35mmDIN导轨卡式安装。
概述
    将输入信号进行数学运算(加减，乘除)后，转换为隔离的模拟量信号输出，经过隔离传送，转换成所需的信号给其它仪表。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。可带液晶显示，通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出值、单位及通道号。

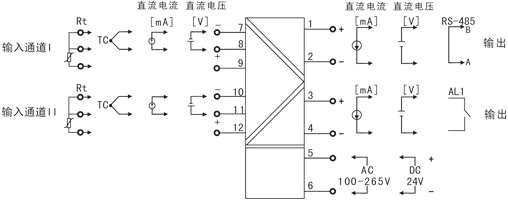

接线图

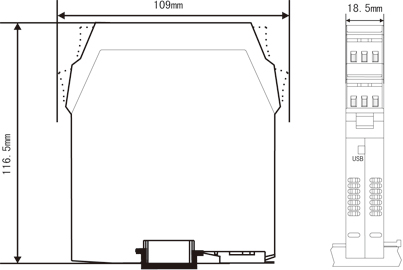

结构外型图

技术参数
输入
输入信号 直流电压、电流、热电阻、热电偶、毫伏(订货时确定或配置编程器自行编程)
输入阻抗 电流阻抗≤160Ω，电压阻抗≥250KΩ
zui大输入电流/电压 ≤30mA/≤7V
输出
输出信号 4-20mA，0-10mA，0-20mA，1-5V，0-5V
输出负载 电流型≤500Ω，电压型≥250KΩ(需要更高负载能力时，请在订货时说明)
报警输出 继电器。容量：DC30V/2A，AC125V/0.6A
通讯 MODBUS-RTU协议，RS-485传输距离≤1000米。
电源
工作电压 DC24V(±10%),AC100-265V 50-60Hz
功耗 DC24V功耗：≤2.2W,AC100-265V功耗：≤3.0W
其它参数
绝缘强度
(输入/输出/电源之间)		 2500Vrms (1 min，无火花)
工作温度 0～50℃
相对湿度 ≤85%RH
温度漂移 50ppm
安装方式 35mmDIN导轨安装
安装尺寸 18.5*109*116.5mm(宽*高*深)
测量精度 0.2%FS±1字
响应时间 ≤1S
重量 约140克

仪表选型
　 　 7 　 8 　 9 　 10 　 11 　 12 　 13
M3 系列智能数学运算器                    NHR-M36 - □ - □ - □ / □ - □ / □ - □
位 规格 注释 　

|
|
↓
X
Y

 　 |
|
|
|
|
|
↓
□		 　 |
|
|
|
|
|
|
|
|
|
|
↓
□













/

 |
|
|
|
|
|
|
|
|
|
|
↓
□		 　 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□
































































/

 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□		 　 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
A
D
7 <显示方式> 　
无显示
液晶显示
8 <运算功能> 　 　
A:加法运算 B:减法运算
C:乘法运算 D:除法运算
9/10 <输入> 　 　
通道I/通道II(从列表中选择代码)
代码 类型
00 热电偶B（400～1800℃）
01 热电偶S（0～1600℃）
02 热电偶K（0～1300℃）
03 热电偶E（0～1000℃）
04 热电偶T（-200.0～400.0℃）
05 热电偶J（0～1200℃）
06 热电偶R（0～1600℃）
07 热电偶N（0～1300℃）
08 热电偶F2（700～2000℃）(不可切换)
09 热电偶Wre3-25（0～2300℃）
10 热电偶Wre5-26（0～2300℃）(不可切换)
11 热电阻Cu50（-50.0～150.0℃）
12 热电阻Cu53(-50.0～150.0℃）(不可切换)
13 热电阻Cu100(-50.0～150.0℃)
14 热电阻Pt100（-200.0～650.0℃）
15 热电阻BA1（-200.0～600.0℃）
16 热电阻BA2（-200.0～600.0℃）
17 0～400Ω线性电阻
18 0-350Ω远传电阻 全量程(不可切换)
19 30-350Ω远传电阻 全量程
20 0-20mV
21 0-40mV(不可切换)
22 0-100mV
23 -20-20mV(不可切换)
24 -100-100mV(不可切换)
25 0-20mA
26 0-10mA
27 4-20mA
28 0-5V
29 1-5V
30 -5-5V
31 0-10V(不可切换)
32 0-10mA开方
33 4-20mA开方
34 0-5V开方
35 1-5V开方
11/12 <输出> 　 　
输出I/输出II(从列表中选择代码)
代码 类型 代码 类型
X 无输出 4 0-20mA
0 4-20mA 5 0-10V(不可切换)
1 1-5V K1 继电器接点(仅限于输出II）
2 0-10mA D1 RS-485通迅(仅限于输出I)
3 0-5V 　 (Modbus)
13 <电源> 　 　
AC100-265V 50-60Hz
DC24V
    型号举例：NHR-M36-X-A-28/28-3/3-A(0-5V/0～1000)
    三端子智能加法运算器不带液晶显示，双路输入信号为0-5V，双路输出信号为0-5V，供电电源为AC100-265V输入量程范围为0～1000。
    备注：订货时请在选型后标注输入量程范围；特殊功能可订制。
