NHR-M35 开关量隔离器

杭州特瑞西机电有限公司

会员指数：

企业认证：

价格：电议

所在地：浙江杭州市

型号：NHR-M35

更新时间：2015-06-29

浏览次数：1337

公司地址：德胜中路368号

18969045819 刘小姐(女士)

点击查看联系电话在线询价

产品简介

NHR-M35智能开关量隔离器

公司简介

展开

产品说明

NHR-M35智能开关量隔离器

单通道、双通道。
触点开关，接近开关输入。
继电器,晶体管输出。
输入/输出/电源三隔离。
模块化设计，体积小，功耗低。
各端子可带电插拔，便于安装、维护。
标准的35mmDIN导轨卡式安装。

概述

将接收来的开关量输入信号转换成隔离的开关量信号输出，为外部系统提供所需的开关量控制或报警信号。它具有输入状态检测指示，可进行正反向控制。可以与单元组合仪表及DCS、PLC等系统配套使用。

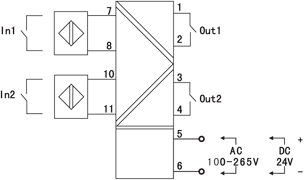

接线图

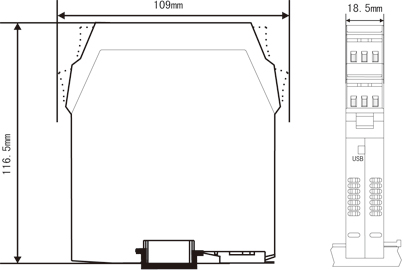

结构外型图

技术参数

输入
输入信号	触点开关、接近开关(频率≤5KHZ)
配电电压	≈8V(开路时)
短路电流	≈8mA
输出
输出信号	继电器或晶体管输出
继电器输出	容量：DC30V/2A,AC125V/0.6A
继电器响应时间	≤5ms
晶体管输出电压	集电极输出时：高电平VCC（≤30V），低电平≤2.5V 发射极输出时：高电平VCC-2.5V，低电平≤0.5V
输入和输出特性（设置为同相控制时）
现场开关闭合或输入回路电流＞2.1mA，输出继电器或晶体管导通，通道绿色指示灯亮
现场开关开路或输入回路电流＜1.2mA，输出继电器或晶体管不导通，通道红色指示灯亮
输入和输出反相控制设置
由面板拨码开关J5设置(详见随机说明书)
电源
电源	DC24V(±10%)，AC100-265V 50-60Hz
功耗	DC24V 单路输出功耗：≤1.7W，双路输出功耗：≤2.2W AC100-265V 单路输出功耗：≤2.5W，双路输出功耗：≤3W
其它参数
绝缘强度 (输入/输出/电源之间)	2500Vrms (1 min，无火花)
工作温度	0～50℃
相对湿度	≤85%RH
安装方式	35mmDIN导轨安装
安装尺寸	18.5109116.5mm(宽高深)
响应时间	≤1S
重量	约140克

仪表选型

M3 系列智能开关量转换器 NHR-M35

□

位

规格

注释

|
|
|
|
↓
□

|
|
|
|
|
|
|
|
|
|
|
|
↓
□

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
A
D

7/8

<输入>

输入I/输入II(从列表中选择代码)

代码

类型

无输入

开关量

9/10

<输出>

输出I/输出II(从列表中选择代码)

代码

类型

无输出

继电器接点

晶体管

<电源>

AC100-265V 50-60Hz

DC24V（±10%）

型号举例：NHR-M35-36/36-K1/K1-D
三端子智能开关量转换器，双路输入/输出都为继电器接点信号，供电电源为DC24V。
