NHR-5800 闪光报警器

NHR-5800系列八路闪光报警

NHR-5800系列八路闪光报警仪

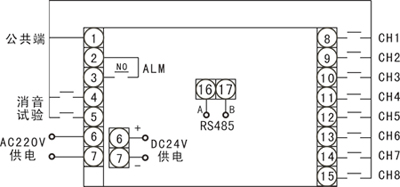

概述     NHR5800系列八路闪光报警仪是一种接点式声光报警显示仪表，具有电路简单、元件少、可靠性高、抗干扰能力强、低功耗、低噪声、EMC电磁兼容等特点，广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。     可同时检测八路输入信号,八路信号均采用大规模高亮度数码管，报警仪将发出声、光报警信号，并输出报警接点。     可选择接点式开路/闭路报警或TTL电平，输入与主机光电隔离。     具有多种报警控制输出方式，可自由选择闪光报警、声音报警、继电器报警触点控制输出及带报警记忆或不带报警记忆功能。 　 主要技术参数     1、八点报警信号输入：有源TTL信号或者无源开关信号（常开常闭可设置），有源或无源输入自适应，无需设置。     2、输出信号：八点发光报警指示，具有音响接点输出报警，音响动作为接点闭合。     3、输出继电器接点容量：AC 220V/3A；DC 24V/2A。     4、确认方式：手动（音响报警消除）。     5、工作条件：        a）环境温度：-10-55℃。        b）相对湿度：≤85％。        c）周围空气中不应含有腐蚀性气体。     6、工作电源：AC 85-265V(50-60HZ)，DC 24V     7、功耗≤3W。 　 仪表面板 仪表开孔尺寸 仪表外形 外形尺寸：宽*高*深：160×80×88mm 　 仪表接线图 注：1、IN1-IN8为八个输入通道，COM1为8个输入通道的公共端；     2、SILENT和TEST分别为消音测试按钮，COM2为SILENT和TEST的公共端；     3、COM1和COM2为两个隔离的公共端，不共地；     4、ALM为继电器输出触点，用于外接报警音响。 　 仪表选型 NHR-5800□-□-□-□         ① ② ③ ④ ①声光报警方式 ②输入类型 代码 声光报警方式说明 代码 输入类型说明 A 八回路高亮度LED平 面板显示（灯光式） A B C D 接点式闭路报警输入 接点式开路报警输入 标准TTL电平输入 特殊要求 ③通讯方式 ④供电电源 代码 通讯输出 代码 电压范围 X D1 无输出 RS485输出 A D AC85-265V DC24V 备注：     1、特殊型号和要求的,请提供相关技术参数,订货时请说明。     2、在写型号时必须完整，没有选到的功能项不能省略,必须用“X”补上。        例1：NHR-5800A-A-D1-A；        例2：NHR-5800A-C-X-D。
