NHR-1100 数显表

NHR-1100系列简易型单回路

NHR-1100系列简易型单回路数字显示控制仪

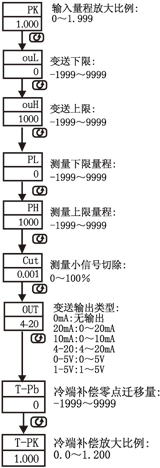

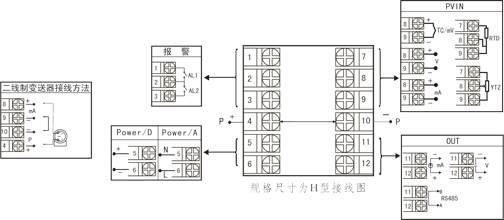

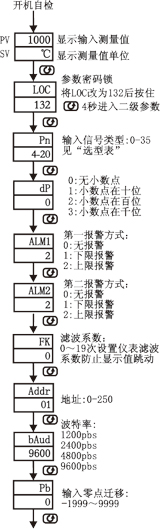

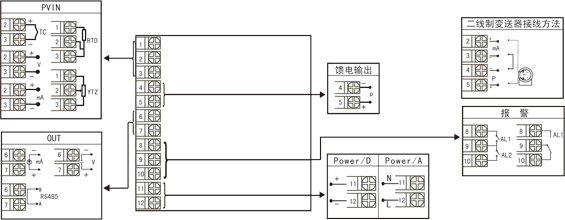

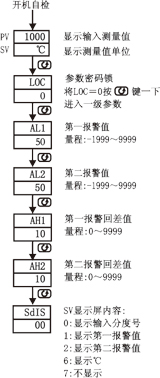

概述     NHR1100系列简易测量显示控制仪采用模块化结构方案，结构简单、操作方便、性价比高，适用于塑料、食品、包装机械等行业。     单路输入，双屏LED数码显示。     具备33种信号输入功能，可任意选择输入信号类型，测量精度为0.3%。     热电阻\热电偶信号分辨率可切换：1℃或0.1℃。     具备上下限报警功能，带LED报警灯指示。     具有电压、电流变送输出信号可选。     支持RS485串行接口，采用标准MODBUS RTU通讯协议。     带DC24V馈电输出，为现场变送器配电。     输入、输出、电源、通讯相互之间采用光电隔离技术。     具备多种外形尺寸及样式供用户选择。     参数设定密码锁定，参数设置断电保存。 　 仪表面板 160*80mm(A型) 80*160mm(B型) 96*96mm(C型) 96*48mm(D型) 48*96mm(E型) 72*72mm(F型) 48*48mm(H型) 参数功能     注：以上参数为仪表全部参数，如果不是全功能仪表，则未选功能所对应的参数将不予显示。 　 仪表接线图     规格尺寸为A、B、C、D、E型接线图     注：横竖式仪表后盖接线端子方向不一样，见示意图1。 图一 　 　     ★ 注：上述接线图中在同一组端子标有不同功能的,只能选择其中一种功能。如RS485通讯功能和变送输出功能在同一组OUT接线端子上，只能选择一种。 　 仪表选型 NHR-1100□-□-□/□/□( )-□-( )         ① ② ③ ④ ⑤    ⑥  ⑦ ①规格尺寸 ②输入分度号 代码 宽*高*深 代码 分度号（测量范围） A B C D E F H 160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式） 96*48*110mm（横式） 48*96*110mm（竖式） 72*72*110mm（方式） 48*48*110mm（方式） 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E分度(0～1000℃) 热电偶T分度(-200.0～400.0℃) 热电偶J分度(0～1200℃) 热电偶R分度(0～1600℃) 热电偶N分度(0～1300℃) 热电偶F2分度(700～2000℃) 热电偶Wre3-25分度(0～2300℃) 热电偶Wre5-26分度(0～2300℃) 热电阻CU50(-50.0～150.0℃) 热电阻CU53(-50.0～150.0℃) 热电阻CU100(-50.0～150.0℃) 热电阻PT100(-200.0～650.0℃) 热电阻BA1(-200.0.0～600.0℃) 热电阻BA2（-200.0～600.0℃） 线性电阻0～500Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) 内部保留 内部保留 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) 内部保留 0～10V (-1999～9999) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换 ③输出（OUT） 代码 输出类型（负载电阻RL） X 0 1 2 3 4 D1 无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2Ω) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) RS-485通迅接口（Modbus） ④报警（继电器触点输出） 代码 报警限数 X 1 2 无输出 1限报警 2限报警 ⑤馈电输出 代码 馈电输出（输出电压） X P 无输出 馈电输出 如“P（24）”表示馈电输出24V。 ⑥供电电源 代码 电压范围 A D AC/DC100～240V（AC/50-60Hz） DC 20～29V ⑦备注 无备注可省略 备注：     1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。     2、在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。        例1：NHR-1100A-55-0/2/P(24)-A        例2：NHR-1100C-27-0/X/X-D
