安全栅的详细资料： 检测端安全栅－开关量输入/输出 单/

安全栅的详细资料：

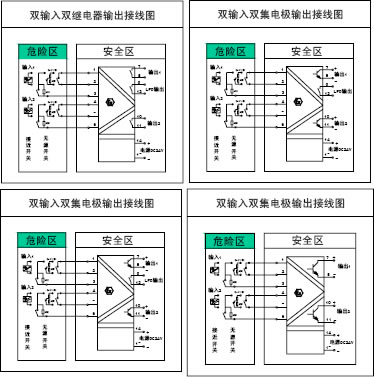

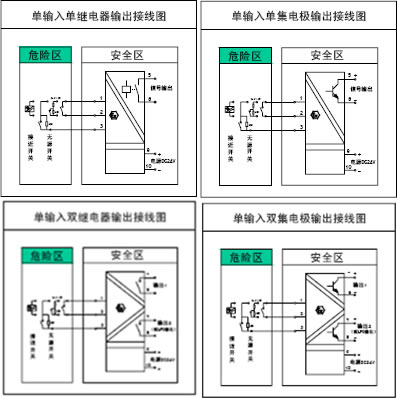

检测端安全栅－开关量输入/输出 单/双通道(XHEXA-C5)安全栅       该安全栅将来自危险区的有源或无源开关量信号，热电阻通过隔离安全栅传输到安全场合，仪表具有开关断线检测功能，智能隔离器输出方式有继电器或集电极输出方式，同时可进行正、反作用选择。                                      防爆标志： ［Exia］ⅡC 该安全栅通道数： 单/双通道 危险区允许输入信号： 无源输入信号为纯开关接点。 有源信号：输入信号>2.1mA时，表示为“开”（ON） 输入信号<1.2mA时，表示为“关”（OFF） 供电电压：8V（开路电压） 短路电流：约8mA 该安全栅向安全区输出信号： 响应时间小于50ms 继电器常闭（常开）接点输出，允许（阻性）负载： AC125V 0.5A，DC24V 1A 集电极开路输出 无源、外部供电：<40V DC，开关频率≤5KHz 电流输出≤40mA，短路电流<100mA 线路故障检测（LFD）： 如果输入电流＜50uA（断线）或＞6mA（短路），输出开路。 注意：如果防止误触发LFD，热电偶开关类传感器必须接上电阻，或组件开关可设置成无LFD功能 国家仪器仪表电器产品质量监督检验中心（CQST）认证参数（1、2端子间）；(1、3端子间),（4、5端子间）；(4、6端子间)： Um=250VAC/DC Uo=10.5V，Io=16.2mA， Po=42.5mW ⅡC ：Co=1.7μF， Lo=94.8mH ⅡB ：Co=11.8μF， Lo=284.4mH ⅡA ：Co=52.5μF， Lo=758.4mH 开关量输入/输出 单/双通道(SYEXA-C5)安全栅功耗： 1.1W 连接的现场设备及所处区域： 符合DIN9234的NAMUR接近开关、开关等现场设备（包括：本安型的压力开关、温度开关、液位开关等）： 0区、1区、2区、ⅡA、ⅡB、ⅡC，T4～T6、危险区 该安全栅选型方法： 型      号 说      明 XHEXA-C5 ╳ ╳ ╳ ╳ 开关量输入、开关量输出 输入通道         缺省为单通道 D       双输入通道(宽度为18mm) 输入形式 1     无源开关输入 2     接近开关输入(8V供电) 一输出通道 1   单路无源开关输出 2   单路集电极开路输出 3   LFD继电器故障检测输出 4   LFD集电极故障检测输出 第二输出通道 1 单路无源开关输出 2 单路集电极开路输出 接线图： 单通道仪表接线 宽×高×深(12.8×100×115mm) 单通道仪表接线： 宽×高×深(12.8×100×115mm) 安全栅双通道双输出仪表接线 宽×高×深(18×100×115mm)
