WS液晶流量积算仪

液晶流量积算仪的详细资料： XH-WS液晶流

液晶流量积算仪的详细资料：

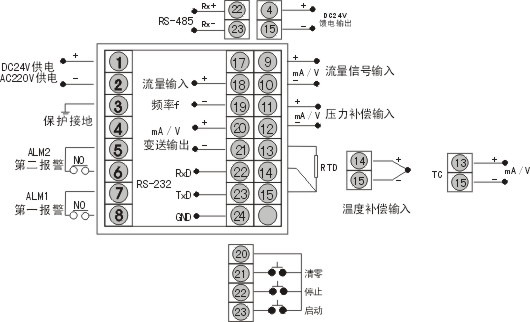

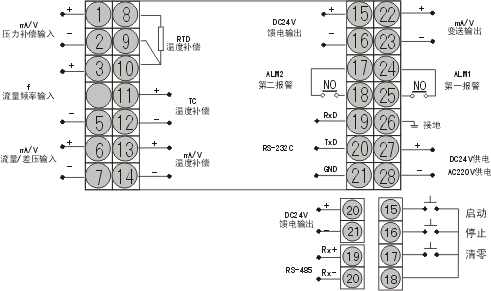

XH-WS液晶流量积算控制仪  WS系列流量（热能）积算控制仪主要特点：   适用于各种液体、蒸汽、一般气体等的流量积算测量控制，安全栅适用于过热蒸汽/饱和蒸汽的热能测量积算控制。   具有多种输入信号功能，可配接各种差压、压力及频率式流量传感器（如孔板、涡街、涡轮等），可自由选择多种补偿方式（如温度补偿、压力补偿、温度补偿+压力补偿等）。   可随意改变仪表的输入信号类型，采用新无跳线技术，智能流量积算仪只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号。进一步提高了仪表的多用性与可靠性。   具有极宽的显示测量范围，可显示整五位的瞬时流量测量值、温度补偿测量值、压力补偿测量值、流量（差压、频率）测量值等及整十一位的流量累积测量值（0～99999999999字），可精确到小数点后三位（0.001）进行累积，可设定仪表内部参数使zui大累积值达到999999999.99×100。   可对测量介质进行定量/批量控制（带启动停止清零功能）；通过软件处理保证总累积量的数据不丢失；   采用查表法进行密度补偿，热电偶可全自动对过热蒸汽、饱和蒸汽进行精度极高的积算控制，内置多种流量积算公式，可适应各测量场合，还可根据参数设定自动演算出流量系数K，使参数设定更简便，更精确。   可带串行通信输出，热电阻采用标准MODBUS RTU通信协议可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统。   技术指标 商    标 型      号 XH-WS-XL C80、S80、C90系列 输入信号 模 拟 量      热电偶：B、E、J、K、S、T、WRe3-25、F2               电  阻：Pt100、Pt100.、Cu50、Cu100、BA1、BA2               电  流：0～10mA、4～20mA、0～20mA               电  压：0～5V、1～5V 脉 冲 量      波  形：矩形、正弦或三角波               幅  度：光电隔离，大于4V（或根据用户要求任定）               范  围：0～10KHz（或根据用户要求任定） 输出信号 开 关 量      ·启动、停止、清零 模拟量输出    ·DC 0～10mA（负载电阻≤750Ω）               ·DC 4～20mA（负载电阻≤500Ω）               ·DC 0～5V（负载电阻≥250KΩ）               ·DC 1～5V（负载电阻≥250KΩ） 报警输出      继电器控制输出--继电器ON/OFF带回差。AC220V/3A，DC24V/6A（阻性负载） 通讯输出      接口方式─标准串行双向通讯接口：光电隔离，RS-485，RS-232等               波特率─1200～9600bps内部自由设定 采用标准MODBUS RTU通信协议 馈电输出      DC24±1V，负载电流≤30mA 特性 数学模型      参见说明书附录“流量积算控制仪数学模型” 测量精度      ±0.5%FS或±0.2%FS 频率转换精度  ±1脉冲（LMS）一般优于0.2% 分 辨 率      ±1字 测量范围      -19999～99999字 显示方式      ·0～99999瞬时流量测量值显示               ·0～99999999999累积值显示               ·-19999～99999温度补偿测量值显示               ·-19999～99999压力补偿测量值显示               ·-19999～99999流量（差压、频率）测量值显示               ·高亮度LED（数码管）测量显示               ·发光二极管工作状态显示 报   警       可选择继电器上限、下限报警输出，LED指示。               报警方式为带回差（用户可自由设定） 定量控制      可选择继电器流量定量到控制，LED输出指示。               可选择继电器流量定量过程控制，LED输出指示。 温度补偿      0～50℃数字式温度自动补偿 打印控制      直接配接串行打印机（TP-16ASH系列微打），打印接口为RS-232 打印精度      同仪表精度 参数设定      ·面板轻触式按键数字设定               ·参数设定值断电后保存               ·参数设定值密码锁定               ·断电后流量累积值时间保持大于两年，设定参数性保持 保护方式      ·电源欠压自动复位               ·工作异常自动复位（Watch Dog） 使用环境 环境温度      0～50℃ 相对湿度      ≤85%RH ·避免强腐蚀性气体 供电电压      常规型  ·AC220V %（50Hz±2Hz，线性电源）               特殊型  ·AC90V～265V--开关电源                       ·DC24V±2V--开关电源 功    耗      ·≤5W（AC220V线性电源供电）               ·≤4W（AC90～265V开关电源供电）               ·≤4W（DC24V电源供电） XH-WS-XL C90系列 仪表外形 外形尺寸 宽×高×深：96×96×105mm 开孔尺寸    单位：mm 重   量 ·常规型：500g               ·特殊型：350g 接线图 备  注 特殊订货与本接线图不同之处，以随机接线图为准。 不同功能在同一端子的，只能选其中一种功能。 XH-WS-XL C80系列（横式） S80系列（竖式） 仪表外形 外形尺寸 宽×高×深：160×80×140mm 宽×高×深：80×160×140mm 开孔尺寸 单位：mm 单位：mm 重量 ·常规型：700g　　　　      　　　　　　　·特殊型：500g 接线图 横式 备注 特殊订货与本接线图不同之处，以随机接线图为准。（竖式与上接线图一致，但方向不一样，竖式仪表 向左逆时针旋转90℃。）不同功能在同一端子的，只能选其中一种功能。  WS系列流量（热能）积算控制仪型谱表（不带温、压补偿） 型      号 说      明 XH-WS-XL □ -□ □ -□ □ □ -□ □ 无补偿输入流量（热能）积算显示控制仪 外形尺寸 C801 S801 C901               160×80mm（横式） 80×160mm（竖式） 96×96mm 通讯方式 或 打印方式   0 2 8 3             无通讯输出 RS-232C通讯口 RS-485通讯口 RS-232C打印口 报警/变送 输出方式   0 2 3 4 5 8           无变送输出 继电器输出 4～20mA变送输出 0～10mA变送输出 1～5V变送输出 0～5V变送输出 特殊要求变送输出 输入类型   □         参见“输入类型表” 一路 报警方式   N H L B C D       无报警 上限报警 下限报警 （只能选其中一种报警方式） 流量定量到控制--自动启动 流量定量过程控制--自动启动 流量定量到控制--自动清零 第二路 报警方式   N H L B C     无报警 上限报警 下限报警 （只能选其中一种报警方式） 流量定量到控制--手动启动 流量定量过程控制--手动启动 馈电输出   P   一路DC24V输出(见备注) 供电方式   T　　W A AC90～265V（开关电源）供电 DC24V供电 AC220V供电（线性电源） 测量精度   　 B 0.5%FS±1字（可省略） 0.2%FS±1字（请注明） 输入类型表 代码 输入类型 测量范围 代码 输入类型 测量范围 说明 A 4～20mA -19999～99999字 B3 热电偶B型 0～1800℃ 本表所列为zui大 量程，可在量程 范围内通过修改 仪表二级参数确 定量程范围。 B 0～10mA -19999～99999字 S 热电偶S型 0～1600℃ C 1～5V -19999～99999字 K 热电偶K型 0～1300℃ D 0～5V -19999～99999字 E 热电偶E型 0～1000℃ M 0～20mA -19999～99999字 T 热电偶T型 -199.9～400.0 F 频率 0～10KHz J 热电偶J型 0～1200℃ C1 Cu50 -50.0～150.0 W Wre3-25 0～2300℃ C2 Cu100 -50.0～150.0 F2 高温辐射热电偶 0～2000℃ G Pt100 -199.9～650.0 R 特定 -19999～99999字 B1 BA1 -199.9～600.0℃       B2 BA2 -199.9～600.0℃       变送/报警输出方式： 代   码 0 2 3 4 5 8 输出方式 无输出 4～20mA 0～10mA 1～5V 0～5V 特殊规格  XH-WS系列流量(热能)积算控制仪型谱表（带温、压补偿） 型                  号 说          明 XH-WS-XL □ □ -□ □ -□ □ □ -□ □ □ □ 流量（热通）积算控制仪 外形尺寸 C8 S8 C9                     160×80mm（横式） 80×160mm（竖式） 96×96mm 控制作用   02 03 04 05                   带温、压补偿输入 过热蒸汽带温度压力补偿-查表法 饱和蒸汽带温、压补偿-查表法 用户特定曲线补偿-查表法 通讯方式 或 打印方式   0 2 4 8 3                 无通讯输出 RS-232C通讯口 RS-422通讯口 RS-485通讯口 RS-232C打印口 变送 输出方式   0 2 3 4 5 8               无变送输出 4～20mA变送输出 0～10mA变送输出 1～5V变送输出 0～5V变送输出 特殊要求变送输出 流量 输入类型   □             参见“输入类型表” 压力补偿 输入类型   □           参见“输入类型表” 温度补偿 输入类型   □         参见“输入类型表” 一路 报警方式   N H L B C D       无报警 上限报警 下限报警（只能选其中一种报警方式） 流量定量到控制--自动启动 流量定量过程控制--自动启动 流量定量到控制--自动清零 （只能选其中一种报警方式） 第二路 报警方式   N H L B C     无报警 上限报警 下限报警（只能选其中一种报警方式） 流量定量到控制--手动启动 流量定量过程控制--手动启动 馈电输出   P 2P   一路DC24V输出(见备注) 二路DC24V输出(见备注) 供电方式   T W A AC90～265V（开关电源）供电 DC24V供电 AC220V供电（线性电源） 测量精度   B 0.5%FS±1字(可省略） 0.2%FS±1字（请注明）  仪表通讯接口方式 代    码 0 2 8 3 通讯方式 无通讯 RS-232通讯口 RS-485通讯口 RS-232打印口 变送/报警输出方式 代   码 0 1 2 3 4 5 8 输出方式 无输出 继电器 4～20mA 0～10mA 1～5V 0～5V 特殊规格
