不锈钢膜盒压力表的详细资料： YE-100B、1
产品说明
| 不锈钢膜盒压力表的详细资料： |
 |

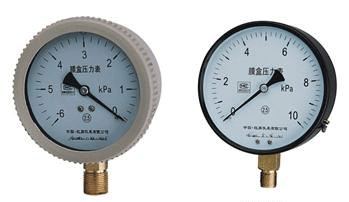

YE-100B、150B系列不锈钢膜盒压力表
|
概述
|
|
膜盒压力表采用膜盒作为测量微小压力的敏感元件。安全栅测量对铜合金不起作用、无爆炸危险气体的微压和负压，广泛用于锅炉通风、气体管道、燃烧装置等及其它类似设备上。
|
|
结构原理
|
|
仪表由测量系统（包括接头、膜盒等）、传动机构、指示装置和外壳组成。
当被测介质的压力作用于膜盒时，安全栅其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表度盘上指示出来。
|
|
型号命名
| |
 XH-YE-100 XH-YE- 150
|
|
技术参数
|
| ● 标度范围、精确度等级及重量 |
| 型号 |
标度范围KPa |
| 正压 |
负压 |
正负压 |
精确度等级 |
重量kg |
XH-YE-100
XH-YE-150 |
0～1.6
0～2.5
0～4
0～6
0～10
0～16
0～25
0～40 |
-1.6～0
-2.5～0
-4～0
-6～0
-10～0
-16～0
-25～0
-40～0 |
-0.8～+0.8
-1.2～+1.2
-2～+2
-3～+3
-5～+5
-8～+8
-12～+12
-20～+20 |
2.5 |
0.5 |
|
|
● 工作位置、环境：仪表垂直安装，安全栅工作环境温度-25～55℃，相对湿度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。
● 温度影响：使用温度偏离20±5℃虹，其温度附加误差不大于0.4%/10℃。
● 导（测）压系统及外壳等主要零件的材质
|
| 零件名称 |
材料牌号 |
| 接头 |
黄铜HPb59-1 |
| 膜盒 |
锡青铜QSn6.5-0.1 |
| 齿轮传动机构 |
铜HPb59-1 |
| 表壳、罩壳 |
冷轧钢板 |
|
|

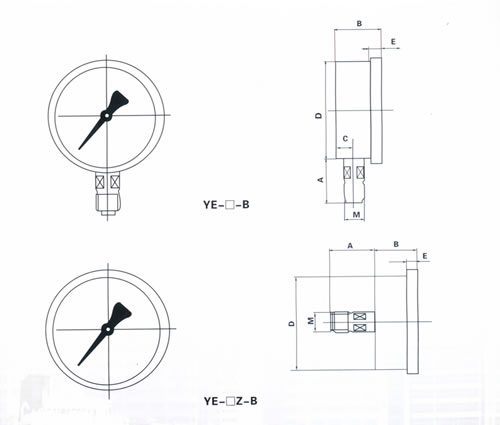

外形尺寸
|
|
| |
|
不锈钢膜盒压力表可测量有一定腐蚀性的气体或液体的微小压力。仪表的外壳及导压系统采用1Cr18Ni9不锈钢材料。
|
主要技术参数：
| 型 号 |
结构形式 |
测量上限 KPa |
精确度 % |
|
YE-100-B
YE-100Z-B
|
径向无边
轴向无边 |
4；6；10；16；25；40；60；-4-0；-6-0；-10-0；-16-0；-25-0；-40-0；-2-2；-3-3；-5-5；-8-8；-12-12；-20-20；-30-30 |
±2.5
（±1.6） |
| YE-150-B |
径向无边 |
|
|
不锈钢膜盒压力表使用环境条件：-25～55℃，相对湿度不大于80% 。
不锈钢膜盒压力表抗工作环境振动：V.H.3级
|
|
|
| 型 号 |
外型尺寸 mm |
| A |
B |
C |
D |
E |
M |
| YE-100-B |
43 |
45 |
16.5 |
98 |
10 |
20×1.5 |
| YE-100Z-B |
41.5 |
45 |
/ |
98 |
10 |
20×1.5 |
|
|
|
