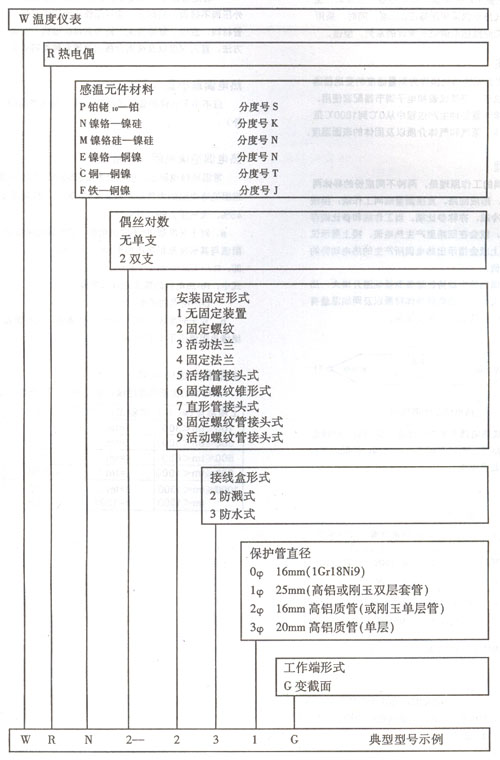

WR装配热电偶

热电偶类别	代号	分度号	测量范围	基本误差限
镍铬－康铜	WRK	E	0－800℃	±0.75%t
镍铬－镍硅	WRN	K	0－1300℃	±0.75%t
铂铑13-铂	WRB	R	0-1600℃	±0.25%t
铂铑10－铂	WRP	S	0－1600℃	±0.25%t
铂铑30－铂铑6	WRR	B	0－1800℃	±0.25%t

注：t为感温元件实测温度值（℃）

热电偶时间常数

热惰性级别	时间常数（秒）	热惰性级别	时间常数（秒）
Ⅰ	90－180	Ⅲ	10－30
Ⅱ	30－90	Ⅳ	＜10

    ◆热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
    ◆热电偶zui小插入深度：无纸记录仪应不小于其保护套管外径的8－10倍（特列产品例外）
    ◆绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。智能隔离器具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）
    ◆高温下的绝缘电阻：热电偶在高温下，智能流量积算仪其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。

规定的长时间使用温度（℃）	试验温度（℃）	绝缘电阻值（Ω）
? ≥600	600	72000
? ≥ 800	800	25000
? ≥1000	1000	5000
