产品说明
| 流量仪表 >> SDTDS-100Y管段一体超声波流量计：
SDTDS-100Y型一体超声波流量计是采用了美国TI公司的430系列低功耗单片机研发而成的管段一体式超声波流量计，该款产品解决了外敷式和插入式传感器在安装过程中由于人为或被测管道参数不准确引起的误差而造成测量精度下降的问题。具有精度高、量程比宽、成本低、安装简单、压力损失小无机械活动部件等特点，该款产品的推出改变了用户对超声波流量计只能分体安装的观念是未来超声波流量计的发展方向。
管段一体超声波流量计产品说明:
1多种供电方式
单节3.6V锂电池可工作6年,采用两线制4-20mA，RS232、RS485输出式，无需电池也可正常工作
2测量内容丰富
可循环显示累积流量、累积热量、瞬时流量、瞬时热量、供回水温度、当前温差、故障运行时间、工作状态、日期、时间等
3防护等级高
防护等级可达到IP68，可浸入水下2米工作
4结构坚固
测量管段采用精密铸造工艺，无泄漏，无压力损失和活动部件，十年免维护设计
5人性化设计
磁性棒操作，内部双按键，操作方便；故障自诊断。
|
|
|
特 点
|
功 能 型
|
| 外 夹 式 |
SDTDS-100Y1 |
- 安装无需断流，无压力损失
- 精度优于±1%
- 安装维修方便，用户可自行安装
- 价格zui低，与测量口径无关
- 适合于工况条件较好的环境
|
|
| 插 入 式 |
SDTDS-100Y2 |
- 安装无需断流，无压力损失
- 精度优于±1%
- 用户需经培训后，采用专用开孔器才能自行安装
- 价格较高，与测量口径无关
- 接收信号良好，长期运行稳定，可靠
|
|
| 标准管段式 |
SDTDS-100Y3 |
- 安装需断管,断流，无压力损失
- 精度优于±0.5%
- 安装维修需断流，用户可自行安装
- 测量口径越大，价格越高
- 精度zui高，接收信号良好，长期运行稳定可靠
|
|
|
| |
|
可选配的传感器
|
基本型号
|
测量范围
|
流体温度
|
精度
|
| 标准外夹式 |
TS-2(小型)
|
|
DN15-100mm
|
-30℃～90℃
|
优于 ±1%
|
|
|
TM-1(中型)
|
|
DN50-1000mm
|
|
TL-1(大型)
|
|
DN300-6000mm
|
| 高温外夹式 |
HTS-1(小型)
|
|
DN15-100mm
|
-30℃～160℃
|
|
|
HTM-1(中型)
|
|
DN50-1000mm
|
| 插 入 式 |
TC-1(标准插入)
|
|
DN80-6000mm
|
-40℃～160℃
|
|
|
TLC-2(加长插入)
|
|
| 标准管段式 |
标准管段式
|
SDTDS-100Y3
|
|
-40℃～160℃
|
优于 ±0.5%
|
|
|
|
电 源
|
一次表DC8-36V, 二次表AC220V或DC24V
|
|
输 入
|
3路4～20mA模拟输入,2路三线制PT100电阻信号输入
|
|
输 出
|
隔离 RS232/RS485 输出,2路隔离OCT输出，1路隔离4-20mA 输出( 无源 )
|
|
通信协议
|
METER-BUS协议，MODBUS 协议，富士扩展协议，简易水表协议
|
|

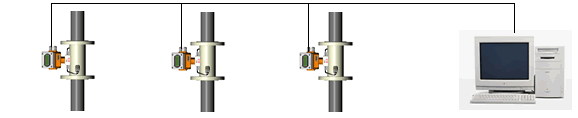

RS485总线通讯（传输距离可达1000m以上）24V供电
|
|
|
|
注：流量计采用4芯电缆供电、通讯（电缆颜色：红24V+;黑24V-;白485+;绿485-)
|
|
插入式测量图
|
管段式测量图
|
|
|
|
|
口径DN200mm以上性价比zui高
|
口径DN200mm以下性价比zui高
|
|
管段一体式超声波流量计性能参数：
1测量精度：优于1%
2重 复 性：优于0.2%
3测量周期：500ms(每秒2次)
4工作电源：24VDC或220VAC（可选）
5功 耗：工作电源50mA
6流速范围：0～32m/s(流速分辨率0.001m/s)
7显 示：本地2×10汉字型背光显示器可显示：正、负累积量、瞬时流量、流速、累计工作实间、日期、工作状态错误代码、超声波信号强度与质量等。
8操 作：16键轻触键盘
9信号输入：3路4-20mA模拟输入可选（精度0.1%）。
2路三线制PT100电阻信号输入可选 。
10信号输出：隔离RS485输出可选（MODBUS协议，FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议）。
2路隔离型可编辑OCT输出可选（其中一路脉冲宽度在6毫秒-1秒之间可设定，出厂默认值200毫秒）。
可扩展1～3路4-20mA输出可选（无源）。
11连接方式：法兰式/活接式（卫生型）可选 。
12其他功能：可通过E-mail传送来的代码文件实现软件升级。
可记录前64天、前32个月、前两年累计流量和工作状态，可记录前16次以上、断电时间和流量，并可实现自动或手动流量补加。可编程内置定量控制器，可以使用外部输入信号或者NODBUS指令启动 。
13断电保护：断电10万小时数据不丢失 。
14介质温度：-40℃～160℃。
15防护等级：IP65 。
16电气接口：M20×1.5 。
管段一体超声波流量计产品功能：
1电 源 ：单节3.6V锂电池可工作6年，采用两线制4-20mA，RS232、RS485输出，无需电池也可正常工作。
2输 入 ：无。
3输 出 ：非隔离RS232，外供电隔离RS485,1路非隔离4-20mA可选。
4通信协议 ：MODBUS协议,Meter-Bus 协议，简易水表协议。
