厂家DN150 开封中华仪表厂 节流装置 电磁流量传感器

品牌：开封盛达型号：电磁流量传感器 类型：电磁流量传感器测量范围：20000（m3/h） 精度等级：0.5公称通径：1

开封市盛达水表有限公司位于国内流量仪表生产基地开封。其主要产品有：智能电磁流量计（插入式电磁流量计、明渠流量计），电池式电磁流量计（电磁水表），大河道明渠流量测量系统，节流装置系列（标准孔板、标准喷嘴、文丘里管、环形孔板、V型锥流量计）， 旋翼式冷热水表，全液封冷热水表，螺翼式水表，高灵敏滴水计数水表，远传水表IC卡水表及水务监测管理一体化系统等流量仪表。我厂拥有现代化的生产厂房，具有先进的生产检测设备和制造技术，主要设备有DN300-1600mm标准表法电脑自动流量标定装置，DN50-250mm容积法流量标定装置及DN15-50mm容积法流量标定装置。取得了ISO9001：2000质量管理体系认证，各种产品的制造许可证齐全，主要产品先后获得过“河南省优质产品”，“河南省名牌产品”“河南省节能产品推荐奖”“国家农村安全饮水工程推荐设备”，并被评为河南省 “重合同，守信用企业”，“A级计量确认单位”“开封市明星企业”等荣誉，同时我厂还是中国国家城镇供水协会会员，国家水表工作委员会会员单位。我们的理念就是研制一流产品、创建一流企业、提供一流服务。不断创新、开拓进取。把我厂打造成中部地区一流的水流量仪表生产基地。竭诚欢迎国内外客户及业内同行来我厂洽谈指导。

品牌：	开封盛达	型号：	电磁流量传感器
类型：	电磁流量传感器	测量范围：	20000（m3/h）
精度等级：	0.5	公称通径：	150（mm）
适用介质：	水	工作压力：	1.0（MPa）
工作温度：	0----50（℃）

热线：
固定： 3668300
手　　机：
传　　真：

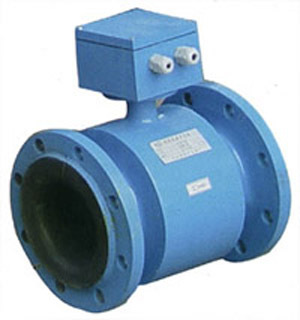

电磁流量传感器概要：

　　LD型电磁流量计用于测量封闭管道中导电液体和浆液体和浆液的体积流量。
电磁流量传感器基于法拉第电磁感应定律制成。电磁流量传感器主要同内衬缘材料测量管、穿通测量管壁安装的一对电和用以产生磁场的一对线圈及铁芯组成。当导电流体经传感器测量管时，在电上将应出与流体平均流速成正比的电压信号。该信号经转换器处理，并输出4-20m.A.DC电流信号和0-5kHz脉冲信号，转换器还可显示瞬时流量和累积流量以及上、下限报警RS45通讯等功能。

电磁流量传感器主要技术数据：

公称通径:15、25、32、40、50、65、80、100、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000mm流速范围:0-15m/s度（流量计）:±0.2%,±0.5%,±1.0%流体电导率:不低于20μS/cm；公称压力：40MPa(DN15-DN80)、1.6MPa(DN100-DN150)、1.0MPa(DN200-DN1000)、0.6MPa(DN1200-DN2000)衬里材料：耐酸橡胶、聚四氟乙烯、聚氨酯橡胶、特氟龙；电材料：OCr18Ni12Mo2Ti、哈氏合金C、钛、钽、不锈钢涂覆化钨；连接法兰材料：碳钢，不锈钢1Cr18Ni9Ti；电源：220v,50HzAc、24VDC；功率损耗：小于20W。

电磁流量传感器外形尺寸（传感器上部装有接有接线盒，接线盒尺寸为：高70，长100, 宽100）

DN25-DN300电磁流量传感器安装尺寸表：

公称通径 mm	外形尺寸（mm）			法兰连接尺寸（mm）
	高A	宽B	长C	D	K	C	N	1	Th
25	120	100	200	115	85	18	4	14	M12
40	140	120	200	150	110	20	4	18	M16
50	160	140	200	165	125	20	4	18	M16
65	180	160	200	185	145	22	8	18	M16
80	200	180	200	200	160	22	8	18	M16
100	220	200	250	220	180	22	8	18	M16
125	280	240	280	250	210	22	8	18	M16
150	280	260	300	285	240	24	8	22	M20
200	340	310	350	340	295	24	8	22	M20
250	380	360	400	395	350	26	12	22	M20
300	430	410	500	44	400	28	12	22	M20

ND350-DN1600的LD电磁流量传感器安装尺寸表：

公称通径 mm	L mm	法兰连接尺寸[mm]
		D	k	c	n	I	Th
350	500	505	460	30	16	22	M20
400	600	565	515	32	16	26	M24
500	600	670	620	38	20	26	M24
600	600	780	725	42	20	30	M27
700	700	895	840	30	24	30	M27
800	800	1015	950	32	24	34	M30
900	900	1115	1050	34	28	34	M30
1000	1000	1230	1160	34	28	34	M30
1200	1200	1405	1340	28	32	34	M30
1400	1400	1630	1560	32	36	34	M30
1600	1600	1830	1760	36	40	34	M30

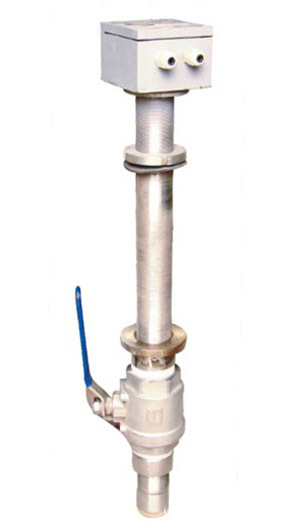

电磁流量计系列有：智能电磁流量计、插入式电磁流量计、明渠流量计、潜水电磁流量计、电池式电磁流量计、高压电磁流量计。该系列均具有RS485/232C数字通讯接口、并支持MODBUS、PROFIBUS-DP及HART等现场总线通讯方式。主要产品先后获得过“河南省优质产品”，“河南省产品”“河南省节能产品推荐奖”“农村安全饮水工程推荐设备”，并被评为河南省 “重合同，守信用企业”，“A级计量确认单位”“开封市明星企业”等荣誉。
