产品说明
|
WCH-LC-A型 铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量
WCH-LC-E型 铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量
WCH-LC-B型 不锈钢椭圆齿轮流量计，广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量
◆技术数据
普通铸铁型(A)、铸钢型(E)、不锈钢型(B)
|
项目
型号
|
LC-A铸铁
|
LC-E铸钢
|
LC-B不锈钢
|
|
公称压力
Mpa
|
1.0 1.6
|
2.5 4.0 6.4
|
1.0 1.6
|
|
被测液体粘度
|
2 — 200 mPa.s
|
|
被测液体温度
|
-20℃～+100℃
|
|
流 量 范 围 mh
|
|
型号
精度等级
|
LC-A铸铁
|
LC-E铸钢
|
LC-B不锈钢
|
|
公称口径(DNmm
|
0.5
|
0.2
|
0.5
|
0.2
|
0.5
|
0.2
|
|
10
|
0.04～0.4
|
0.1～0.4
|
0.04～0.4
|
0.1～0.4
|
0.1～0.5
|
0.1～0.5
|
|
15
|
0.25～1.5
|
0.3～1.5
|
0.25～1.5
|
0.3～1.5
|
0.3～1.5
|
0.3～1.5
|
|
20
|
0.5～3
|
0.6～3
|
0.5～3
|
0.6～3
|
0.6～3
|
0.6～3
|
|
25
|
1～6
|
1.2～6
|
1～6
|
1.2～6
|
1.2～6
|
1.2～6
|
|
40
|
2.5～15
|
3～15
|
2.5～15
|
3～15
|
3～15
|
3～15
|
|
50
|
4～24
|
4.8～24
|
4～24
|
4.8～24
|
4.8～24
|
4.8～24
|
|
65
|
5～40
|
8～40
|
5～40
|
8～40
|
8～40
|
8～40
|
|
80
|
10～60
|
12～60
|
10～60
|
12～60
|
12～60
|
12～60
|
|
100
|
16～100
|
20～100
|
16～100
|
20～100
|
20～100
|
20～100
|
|
150
|
32～190
|
38～190
|
32～190
|
38～190
|
38～190
|
38～190
|
|
200
|
34～340
|
68～340
|
34～340
|
68～340
|
68～340
|
68～340
|
| |
LC系列椭圆齿轮流量计：容积式流量计的一种，特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量，所以椭圆齿轮流量计一般也称油表。椭圆齿轮流量计为纯机械原理流量计，完全本安型适用各种危险场合，就地显示和脉冲发迅器远传输出功能，可选主体材质为不锈钢的椭圆齿轮流量计，有较强的耐腐性能，适用于化工及食品卫生级别行业。椭圆齿轮流量计安装维护其方便，精度可达0.3和0.5级。
一、LC系列椭圆齿轮流量计工作原理
椭圆齿轮流量计属于容积式流量计一种，其又称排量流量计，在流量仪表中是精度较高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。容积式流量计从原理上讲是一台从流体中吸收少量能量的水力发动机，这个能量用来克服流量检测元件和附件转动的摩擦力，同时在仪表流入与流出两端形成压力降。

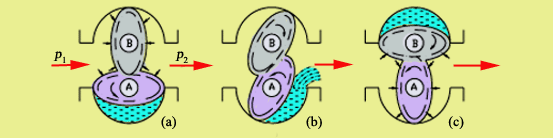

典型椭圆齿流量计的工作原理如图所示：两个椭圆齿轮具有相互滚动进行接触旋转的特殊形状。P1和p2分别表示入口压力和出口压力，显然p1>p2，图(a)下方齿轮在两侧压力差的作用下，产生逆时针方向旋转，为主动轮；上方齿轮因两侧压力相等，不产生旋转力矩，是从动轮，由下方齿轮带动，顺时针方向旋转。在图 (b)位置时，两个齿轮均在差压作用下产生旋转力矩，继续旋转。选装到图 (c)位置时，上方齿轮变为主动轮，下方齿轮则成为从动轮，继续旋转到与图 (a)相同位置，完成一个循环。一次循环动作排出四个由齿轮与壳壁间围成的新月形空腔的流体体积，该体积称作流量计的"循环体积"。
设流量计"循环体积"为υ，一定时间内齿轮转动次数为N，则在该时间内流过流量计的流体体积为V，则 V＝Nυ 椭圆齿轮的转动通过磁性密封联轴器及传动减速机构传递给计数器直接指示出流经流量计的总量。若附加发信装置后，再配以电显示仪表可实现远传瞬时流量或累积流量。
椭圆齿轮流量计工作原理简单概括：液体流量是在测量室内完成的。在测量室内有一对椭圆齿轮，在进口与出口两端液体压差作用下，一对椭圆齿轮在转轴上不停地转动，测出其转数即可知道流经仪表液体的总量。
二、LC系列椭圆齿轮流量计概述
椭圆齿轮流量计是用于的连续或间断计量流经管道内液体流量总和的容积式流量计，椭圆齿轮流量计由装有一对椭圆齿轮转子的计量室、密封联轴器和计数机构组成。椭圆齿轮流量计是现场累计仪表，具有结构简单、使用可靠，精度高，压力损失小，受液体粘度变化的影响较小，量程范围大，安装方便等优点。该系列流量计主要应用于石油、化工、油脂制品等行业。
三、LC系列椭圆齿轮流量计技术参数
1、普通型椭圆齿轮流量计：外壳材质：铸铁外壳、椭圆齿轮材质：铝镁合金
|
精度等级
|
0.3 0.5
|
|
公称压力
|
1.6Mpa
|
|
温度
|
-10-+80℃
|
|
型号
|
流量范围m3/h
|
|
DN
|
被测液体粘度Mpa.s
|
|
mm
|
0.6-2
|
2-8
|
8-200
|
|
LC-10
|
10
|
0.05-0.25
|
0.04-0.25
|
0.025-0.25
|
|
LC-15
|
15
|
0.5-1.5
|
0.3-1.5
|
0.15-1.5
|
|
LC-20
|
20
|
0.75-3
|
0.4-3
|
0.3-3
|
|
LC-25
|
25
|
1.5-6
|
0.8-6
|
0.6-6
|
|
LC-40
|
40
|
3-15
|
2-15
|
1.5-15
|
|
LC-50
|
50
|
4.8-24
|
3-24
|
2.4-24
|
|
LC-80
|
80
|
12-60
|
8-60
|
6-60
|
|
LC-100
|
100
|
20-100
|
13-100
|
10-100
|
|
LC-150
|
150
|
38-190
|
24-190
|
19-190
|
2、不锈钢型椭圆齿轮流量计：主体材质全部采用不锈钢，有较强的耐腐性能，适用于化工及食品卫生级别行业
|
精度等级
|
0.5
|
|
公称压力Mpa
|
1.6 2.5
|
|
被测液体温度
|
-20-+80℃
|
|
型号
|
流量范围m3/h
|
|
DN
|
被测液体粘度Mpa.s
|
|
mm
|
0.6-2
|
2-8
|
8-200
|
|
LC-25B
|
25
|
2-6
|
1.26-8
|
1-6
|
|
LC-40B
|
40
|
5-15
|
3-15
|
2.5-15
|
|
LC-50B
|
50
|
8-24
|
4.8-24
|
4-24
|
|
LC-80B
|
80
|
15-40
|
8-40
|
6.5-40
|
3、可回零型椭圆齿轮流量计
该流量计是在普通椭圆齿轮流量计基础上采用可回零计数器。该计数器设有回零、累计两组字轮，具有批量计数和总量积算双重功能。
LC系列带回零装置椭圆齿轮流量计
4、智能远传型椭圆齿轮流量计(带脉冲发讯器椭圆齿轮流量计与微机流量控制仪配套使用)
智能远传型椭圆齿轮流量计可实现定量控制，自动灌桶，装车卸船，并带有日累计，批量累计打印，发货数据长期保存功能。
WCH-LC-A型 铸铁椭圆齿轮流量计技术参数：
工作电压：12VDC 工作温度：-10～+55℃
功耗：不大于90MW 防爆标志：iallAT3
四、椭圆齿轮流量计选附件：流量计过滤器
流量计过滤器是液体管道和液体流量计的辅助设备，它可以在滤掉液体中各种异物，从而防止管道堵塞，保证仪表正常运行。普通过滤器外壳采用铸铁，滤网采用不锈钢布。不锈钢过滤器材料全部采用耐酸钢。口径25mm以下过滤器为y型，40mm口径以上为u型。
|
|
