加工定制	是	品牌	FIFAN(飞凡)
产品型号	SKFP-1100	测量范围	18~26VDC
测量精度	0.2	外形尺寸	100x114x22.5（mm）
显示方式	LED灯	工作环境	0~50℃

一、概述

SKFP-1100送配电器是一种小型卡装式(标准轨道安装)结构的仪表。它的主要功能是为1只两线制变送器提供配电电源，并把变送器输出的4~20mADC（或1~5VDC）信号转换成与之隔离的一路4~20mADC（或1~5VDC）的信号输出。供给指示仪、记录仪、模拟调节器、可编程单（双）回路数字调节器、工业过程控制机及分散控制系统等使用。组成多种多样的监视控制系统。同时，它对来自于电力设备的起停操作、交流电网的不稳定性、雷电干扰及静电放电等的瞬态干扰具有很强的抑制和吸收作用。广泛用于工业生产过程中的检测与控制系统中。

本仪表采用模块卡装式结构。隔离部分采用高端电磁隔离技术。工艺上采用SMT技术，整机外观精美、体积小巧、自热低、可靠性高。主要技术指标达到水平。

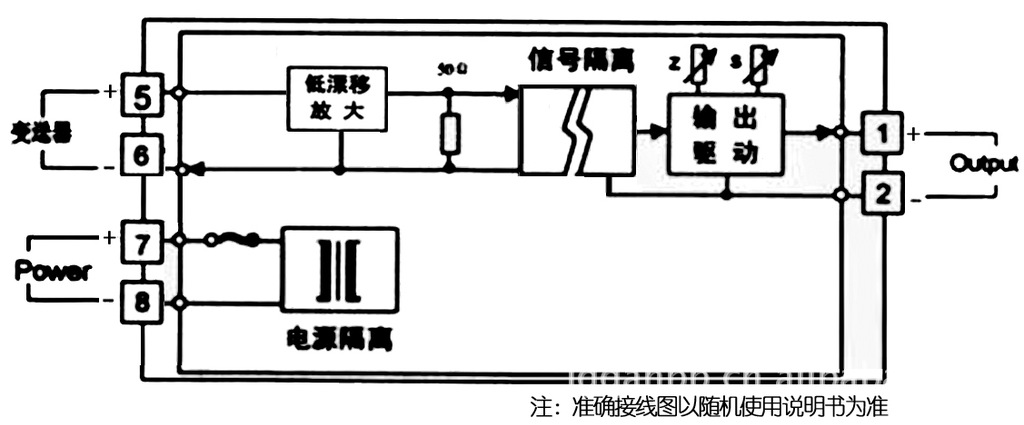

二、工作原理

外部24VDC电源经输入保护电路，DC/DC变换电路处理后，给各信号处理单元供电。并为两线制变送器提供电源。变送器输出的信号电流经取样电阻上取出，送至输入信号处理单元。再经隔离处理后，送至输出信号处理单元，输出4~20mADC（或1~5VDC）标准信号，馈送给下级受信仪表。从而实现了输入、输出、电源之间的三隔离。

三、技术指标

输入信号	4~20mADC	量程调整	SPAN量程调整电位器
输出通道	1路	电源	24VDC±10%
输出信号	4~20mADC（或1~5VDC）	环境温度	0~50℃
输出电阻	250Ω(输出1~5VDC时) ＞500KΩ(输出4~20mADC时)	相对湿度	＜85%RH(不结露)
负载电阻	0~300Ω(输出4~20mADC时)	缘电阻	电源、输入、输出端子间100MΩ/500VDC
精度	±0.2%F.S	缘强度	电源、输入、输出端子间1000VDC/1分钟
共模抑制	50Hz时≥120dB	外形尺寸	23×106×72
响应时间	约100ms	重量	约150g
隔离	输入、输出、电源间三隔离	温度漂移	量程的±0.015%/℃
零点调整	ZERO零点调整电位器	抗射频能力	10V/m

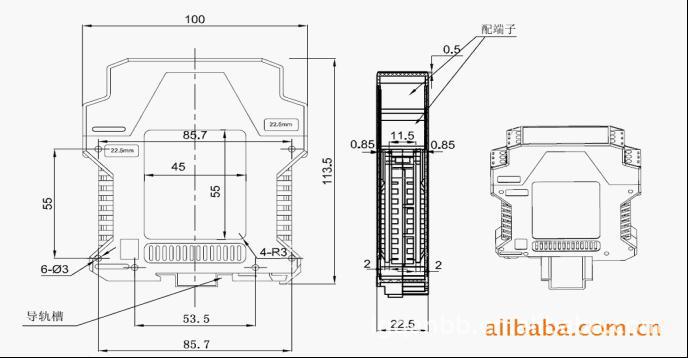

四、外形尺寸及安装方式

外形尺寸

100×114×22.5（宽×高×厚）mm。采用小型化导轨结构

安装方式：标准35mmDIN导轨安装

五、型号规格

型号	功能描述	输入信号	输出信号
SKFP-1100	一入一出	4~20mADC	4~20mADC
SKFP-1102	一入一出	4~20mADC	1~5VDC

六、质保及售后

本仪表在正常使用条件下，质保24个月。且我公司承诺终身维修

本产品为我公司产品，价格可来电详议
