JD-UHZ-68系列 磁翻板液位计

一、性能特点
　　UHZ68系列磁翻板液位计磁浮子液位计是我公司研发人员对国外磁翻板液位计产品深入研究，并针对国内各种工业环境，开发的系列磁翻板液位计产品。投入市场至今，该系列磁翻板液位计以其高稳定性，维护简单等特点受到了客户的好评，现已成为我公司的主打产品之一。
UHZ68系列磁翻板液位计的主要特点为：
　１、密封性强，不易渗透——本磁翻板液位计采用特殊接口处理，更适合液氨等高渗透场合使用
　２、耐高温、高压能力强——本磁翻板液位计zui大温度可大600℃,zui大压力可达25MPa
　３、耐腐蚀能力——本磁翻板液位计采用新不锈钢内衬PTFE工艺,使产品防腐能力超强
　４、可在低温场合使用——本磁翻板液位计采用特殊夹套工艺，零下200度场合也能应付自如
　５、信号远传能力强——本磁翻板液位计产品信号输出可为开关量、模拟量，可带HART协议

二、工作原理
　　磁翻板液位计由连通器、主导管、磁性浮子、现场指示牌，及捆绑式液位变送器或液位开关组成。磁翻板液位计利用的基本原理是阿基米德原理浮力原理及磁荷同性相斥、异性相吸的特性。
　 当磁翻板液位计主导管内磁性浮子随液位升、降时，通过磁耦合驱动指示器内磁翻板翻转，实现就地观测和信号远传显示。

三、适用范围

　 由于UHZ68系列磁翻板液位计的产品线较长，可涵盖温度从-200℃～ 600℃，压力从常压到

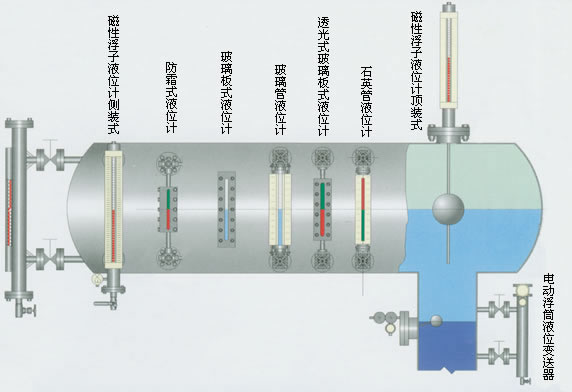

25MPa的大多数场合。有侧装式磁翻板液位计，如UHZ68-H0x型；有顶装式磁翻板液位计，如UHZ68-H2x型；有防腐型磁翻板液位计，如UHZ68-H1x型；有卫生级磁翻板液位计，如UHZ68-H4x；有夹套防冻型磁翻板液位计，如UHZ68-Hxx1～UHZ68-Hxx3；有吊绳型磁翻板液位计，如UHZ68-H51型；有旁通管型安装式的，如UHZ68-H6x型。

四、技术参数(详见各具体产品介绍及通用技术参数)
　测量范围：150～15000mm
　精确度：±10mm
　工作压力：常压～25MPa
　工作温度：-200～600℃
　介质密度：0.5～2.0 g/cm3
　介质密度差：≥150kg／m3(测量界位)
　环境振动：频率≤25Hz 振幅≤0.5mm
　跟随速度：≤0.08m/s
　介质粘度：≤0.4Pa.S(可采用夹套加热改善粘度条件)
　过程连接：
　　侧装法兰：DN25／PN1.0，PN1.6，PN2.5/HG20592～20635-97
　　顶装法兰：DN100／PN1.0，PN2.5凸面或DN100／ PN1.0，PN2.5凸面/HG20592～20635-97
　　或者由客户安装尺寸。
　材质：
　　主导管：1Cr18Ni9Ti；304；316L ；PP；PVC；PTFE
　　浮子：钛；PTFE

五、选型
　　 UHZ68系列磁翻板液位计的命名规律为：
　　 UHZ68-xxx+xx＋测量范围＋介质密度＋工作压力；前三个xxx表示产品类别，后两个xx表示附件类型。(详见磁翻板液位计选型)

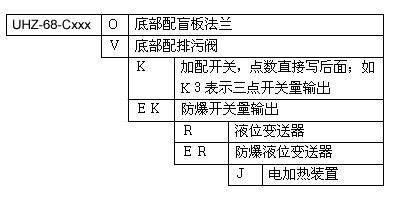

附件表：

六、安装与调试
　1、UHZ68系列磁翻板液位计已经经过我公司严格的试压、模拟运行等测试。零位已经迁至实际零位，用户可以直接安装。
　２、安装时需注意主导管内切勿进入导磁杂质，以免影响浮球与显示板的磁耦合性能。
　３、安装完成后需进行一次磁柱矫正，具体过程见使用说明书。
