产品说明
JDLDE型智能电磁流量计是我公司采用国内外新先进技术研制、开发的全智能型流量计，与老式模拟的或非智能的电磁流量计有非常大的区别，尤其在测量精度、可靠性、稳定性、使用功能和使用寿命等方面。
|
|
LDE型智能电磁流量计是我公司采用国内外新先进技术研制、开发的全智能型流量计，与其他厂家生产的老式模拟型或非智能型电磁流量计无可比拟，尤其在测量精度、可靠性、稳定性、使用功能和寿命等方面迈出了非常大的一步，是 测量强腐蚀性液体 的仪器设备。
与国外其他同类产品相比：
LDE型智能电磁流量计采用带背光宽温点阵型液晶显示器，所有显示都是中文，功能多而实用，特别方便使用者操作，减少不必要的麻烦和错误。
交货快，成本低，维修方便。
与国内其他同类产品相比：
LDE型智能电磁流量计是我公司采用全智能化原理设计的，与原来国内一些企业生产的老式或假式智能化的电磁流量计在计量精度，功能，可靠性以及使用寿命上有非常大区别。
电磁流量计的使用寿命应该是在10-20年以上，所以我们在设计时就充分考虑厂到这一点，从传感器到转换器的每一个细节我们都非常仔细，从设计，选材，工艺，生产，测试等每一个环节我们都非常讲究，自行设计定制国内目前先进的专用与电磁流量计的生产流水线，切实保证产品的长期质量。
特点:
|
|
1.流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。
2.测量管道内无阻流件，因此没有附加的压力损失，测量管道不易堵塞；测量管道内无可动部件，因此传感器寿命极长。
3.转换器采用国际新的单片机(MCU)和表面贴装技术(SMT)，性能可靠，精度高，功耗低，零点稳定，参数设定方便。
4. 点阵中文显示LCD，显示累积流量、瞬时流量、流速、流量百分比等。
5.传感器安装不受液体流动方向限制，可实现双向测流即正向或反向测量。
6.量程随意设定，传感器和转换器可随意互换。
7.安装方便，可水平、垂直或倾斜任意角度安装，对上游直管管道段要求较低。
8.使用方便、维护量少、使用寿命长、低功耗，可输出标准电流和频率脉冲及RS－485通讯。
工作原理:
|
|
LDE型电磁流量计的测量原理是基于法拉第电磁感应原理定律：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，其感应电热E为
|
|
E = KBVD
|
|
式中：
|
k--------仪表常数
B--------磁感应强度
V --------测量管道截面内的平均流速
D--------测量管道截面的内径
|
|
测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极检出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20mA和0～1kHz输出。
|
|
技术参数:
上海科迪仪表保证其产品的性能数值不超过给出的误差。给出的无误差数值是指从一系列同型号的仪表所得到的平均性能值。
|
|
测量流体
|
--------------------
|
导电液体、浆液
|
|
电导率
|
--------------------
|
≥5 S/cm
|
|
流速范围
|
--------------------
|
0.5 ～ 10m/s
|
|
扩展范围
|
--------------------
|
0.1 ～ 15m/s
|
|
精度等级
|
--------------------
|
＜ 500mm ± 0.5% ≥ 500mm ± 1.0% (正常流速)
|
|
重复性
|
--------------------
|
＜500 mm ± 0.5% ≥ 500mm 0.3%( 正常流速 )
|
|
工作压力
|
--------------------
|
≤ 0.6MPa(DN11001200)
|
|
-----------------
|
≤ 1.0MPa(DN2001000)
|
|
-----------------
|
≤ 1.6MPa(DN100150)
|
|
-----------------
|
≤ 4.0MPa(DN6-80)
|
|
流体温度
|
--------------------
|
E级＜80℃
|
|
-----------------
|
H级＜120℃
|
|
防护等级
|
--------------------
|
IP65
|
|
-----------------
|
IP68
|
|
电极材料
|
--------------------
|
不锈钢
|
|
-----------------
|
铂铱
|
|
-----------------
|
哈氏
|
|
-----------------
|
钽
|
|
-----------------
|
钛
|
|
内衬材料
|
--------------------
|
天然橡胶
|
|
-----------------
|
耐酸橡胶
|
|
-----------------
|
氯丁橡胶
|
|
-----------------
|
聚氨脂橡胶
|
|
-----------------
|
聚四氟乙烯
|
|
法兰材料
|
--------------------
|
碳钢
|
|
输出信号
|
--------------------
|
标准电源4～20 mA
|
|
频率 0 ～ 1kHz
|
|
通讯
|
--------------------
|
RS-485
|
|
报警
|
--------------------
|
常开
|
|
工作电源
|
--------------------
|
DC24V10VA/AC220V10VA
|
|
工作环境
|
--------------------
|
-45℃～0℃
|
|
温度
|
|
操作
|
|
储存
|
--------------------
|
20℃～55℃
|
|
湿度
操作
|
--------------------
|
非冷凝
|
|
@0～10℃
|
|
@10～30℃
|
--------------------
|
95%
|
|
@30～40℃
|
--------------------
|
75%
|
|
@40～45℃
|
--------------------
|
45%
|
|
储存
|
--------------------
|
非冷凝
|
|
@-20～55℃
|
|
海拔
|
--------------------
|
2000m
|
|
操作
|
|
储存
|
--------------------
|
9000m
|
|
振动
|
--------------------
|
＜2g
|
|
冲击
|
--------------------
|
＜20g
|
电磁流量计的外型尺寸:
测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极检出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20mA和0～1kHz输出。
如何选择电极材料:
应根据被测液体的腐蚀性来选择电极的材料，请查有关防腐蚀手册，对于特殊流体应作试验。
|
材料
|
耐腐蚀性能
|
|
含钼不锈钢
(0Cr18Ni12Mo2Ti)
|
硝酸、室温下＜5%的硫酸、沸腾的磷酸、蚁酸、碱溶液，在一定压力下的亚硫酸、海水、醋酸
|
|
哈氏合金C
哈氏合金B
(HC 、HB )
|
海水、盐水
|
|
钛 (Ti)
|
海水、各种氯化物和次氯化盐酸、氧化性酸(包括发烟硝酸)、有机酸、碱
|
|
钽 (Ta)
|
除氢氟酸、发烟硫酸、碱外的其余化学介质，包括沸点的盐酸、硝酸和＜175℃硫酸
|
|
铂 (Pt)
|
各种酸、碱、盐，不包括王水
|
如何选择内衬材料:
应根据被测介质的腐蚀性，磨损性和温度来选择内衬材料。
正确选型：
仪表的选型是仪表应用中非常重要的工作，据有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型和错误的安装而造成的,，特别注意。
·收集数据
① 被测流体名称；
② zui大流量、zui小流量；
③ zui高工作压力；
④ zui高温度、zui低温度。
·被测流体必须具备一定的导电性，导电率≥5uS/cm。
·zui大流量和zui小流量，必须符合下表中的数。(扩展流程范围0.1～15m/s)
|
内径 mm
|
6
|
10
|
15
|
20
|
25
|
32
|
40
|
|
zui小流量 L/ h
|
10.20
|
28.30
|
63.60
|
120.0
|
176.0
|
290.0
|
452.0
|
|
zui大流量 L/h
|
1520
|
4240
|
9540
|
16960
|
26500
|
43420
|
67850
|
|
内径 mm
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
zui小流量 m 3 /h
|
0.700
|
1.190
|
1.800
|
2.820
|
4.410
|
6.360
|
11.30
|
|
zui大流量 m 3 /h
|
106.0
|
179.0
|
271.0
|
424.0
|
662.0
|
954.0
|
1690
|
|
内径 mm
|
250
|
300
|
350
|
400
|
450
|
500
|
550
|
|
zui小流量 m 3 /h
|
17.60
|
25.40
|
34.60
|
45.20
|
57.20
|
70.60
|
85.50
|
|
zui大流量 m 3 /h
|
2650
|
3810
|
5190
|
6780
|
8570
|
10600
|
12800
|
|
内径 mm
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
|
zui小流量 m 3 /h
|
101.0
|
138.0
|
180.0
|
229.0
|
282.0
|
342.0
|
407.0
|
|
zui大流量 m 3 /h
|
15200
|
20700
|
27100
|
34300
|
42400
|
51300
|
61000
|
·实际zui高工作压力必须小于流量计的额定工作压力。
·zui高工作温度和zui低工作温度必须符合流量计规定的温度要求。
·确定是否有负压情况存在。
如何选择流量计的内径：
您可以根据 如何正确选型表 中的流量选择相应的电磁流量计，若所选择的电磁流量计的内径与现在工艺管道的内径不符，应进行缩管或扩营。
·若管道进行缩管，应考虑由于缩管引起的压力损失是否会影响工艺流程。
·从产品价格上考虑，可以选择较小口径的电磁流量计，相对减少投资。
·测洁净水时，经济流速是2～3m/s，测易结晶的溶液时，应适当地提高流速，以防止电磁流量计的电极被覆盖。
如何选择防护等级及附加说明：
|
内衬材料
|
主要性能
|
适用范围
|
|
天然橡胶
( 软橡胶 )
|
1、较好的弹性，耐磨性和扯断力
2、耐一般的弱酸、弱碱的腐蚀
|
1、80
2、测水、污水
|
|
耐酸橡胶
( 硬橡胶 )
|
可耐常温下的盐酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氢氧化钠、氢氧化钾的腐蚀，但不耐强氧化剂的腐蚀
|
1、-25+90
2、测一般的酸、碱、盐溶液
|
|
氯丁橡胶
(Neoprene)
|
1、的弹性，高度的扯断力，耐磨性能好
2、耐一般低浓度的酸碱、盐溶液的腐蚀，但不耐氧化性介质的腐
|
1、＜80℃；
2、测水、污水、泥浆和矿浆
|
|
聚胺脂橡胶
(Polyurethane)
|
1 、的耐磨性能
2、耐酸、碱性能差
|
1、＜40℃
2、测中性强磨损的煤浆、泥浆和矿浆
|
|
聚四氟乙烯
(PTFE)
|
1、耐沸腾的盐酸、硫酸、硝酸、王水、浓碱和各种有机溶剂
2、耐磨性能好，粘接性能差
|
1、-80～+180℃；
2、测浓度、浓碱强腐蚀性溶液及卫生类介质
|
防护等级
按照国家标准GB4208-84和国际电工委员会标准IEC529-76关于外壳防护等级的标准为：
·IP65：防喷水型，允许水龙头从任何方向对传感器喷水，喷水压力为30kPa，出水量为2.5L/s，距离为3m。
·IP68：潜水型，长期工作在水中。
防护等级应根据实际情况来选择，传感器装在地面以下，经常受水淹的，应选用IP68，传感器安装在地面以上，应选用IP65。
附加功能
LDE型电磁流量计的基本型已带显示、输 出4～20mA和0～1kHz报警等功能，可根据实际情况加选其他附加功能。
·分体安装：传感器需安装在地面以下或 其他原因，应选择分体安装方式。
·RS-485通讯 需传感器和其他设备通讯，则需选 用RS-485通讯功能。
|
如何在管道上安装：
|
|
·应安装在水平管道较低处和垂直向上处，避免安装在管道的zui高点和垂直向下处；
|
|
|
|
·应安装在管道上上升处；
|
|
|
|
·在开口排放管道安装，应安装在管道的较低处；
|
|
|
|
·若管道落差超过5m时，在传感器的下游安装排气阀；
|
|
|
|
·应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游；
|
|
|
|
·传感器不能安装在泵的进出口处，应安装在泵的出口处；
|
|
|

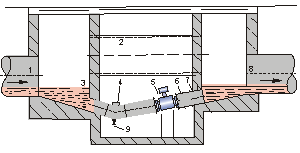

·在测量井内安装流量计的方式
|
1、入口
|
2、溢流管
|
3、入口栅
|
4、清洗孔
|
|
5、流量计
|
6、短管
|
7、出口
|
8、排放阀
|
|
| |
|
如何正确选择安装节点：
|
|
正确地选择安装点和正确安装流量计都是非常重要的环节，若在安装环节失误，轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。
选择安装位置时需特别注意：
|
|
·非测量电极的轴线必须近似于水平方向；
|
|
|
|
·测量管道内必须完全充满液体；
|
|
·流量计前方少要有5＊ D(D为流量计内径)长度的直管段，后方少要有3＊ D(D为流量计内径)长度的直管段；
|
| |
|
· 流体的流动方向和流量计的箭头方向一致；
|
|
·管道内要有真空会损坏流量计的内衬，需特别注意；
|
|
·在流量计附近应无强电磁场；
|
|
·在流量计附近应有充裕的空间，以便安装和维护；
|
|
·若测量管道有振动，在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离少要有30×D(D为流量计内径)长度为方便今后流量计的清洗和维护，应安装旁通管道；
|
|
|
|
· 安装聚四氟乙烯内衬的流量计时，连接两法兰的螺栓应注意均匀拧紧，否则容易压坏聚四氟乙烯内衬，用力矩扳手。
型号规格编码表：
|
规格代码
|
说明
|
|
仪表种类
|
LDE
|
智能电磁流量计
|
|
通径代码
|
- × × ×
|
例：100代表通径 100 mm
|
|
电极形式
|
1
|
标准固定式
|
|
2
|
刮刀式
|
|
3
|
可拆卸更换式
|
|
电极材料
|
-0
|
不锈钢
|
|
1
|
铂Pt
|
|
2
|
哈氏B(HB)
|
|
3
|
钽Ta
|
|
4
|
钛Ti
|
|
内衬材料
|
3
|
氯丁橡胶
|
|
4
|
聚胺酯橡胶
|
|
5
|
四氟F4
|
|
6
|
F46
|
|
7
|
F40
|
|
8
|
PO
|
|
9
|
PPS
|
|
额定压力(Mpa)
|
4.0
|
DN10-80
|
|
1.6
|
DN100-150
|
|
1.0
|
DN200-1000
|
|
0.6
|
DN1100-2000
|
|
0.25
|
DN2200
|
|
工作温度
|
E
|
< 80℃
|
|
H
|
< 120℃
|
|
接地环
|
-0
|
无接地环
|
|
1
|
有接地环
|
|
防护等级
|
0
|
IP65防溅水型
|
|
1
|
IP68潜水型
|
|
转换器型式
|
0
|
一体型
|
|
1
|
分体型
|
|
通讯
|
0
|
无
|
|
1
|
RS-485通讯接口
|
|
2
|
Hart
|
|
3
|
PA总线
|
|
4
|
FF总线
|
|
外壳材料
|
0
|
碳钢
|
|
1
|
不锈钢
|
|
表体法兰
|
0
|
碳钢
|
|
1
|
不锈钢
|
|
安装配对法兰
|
0
|
不带
|
|
1
|
带
|
|
供电电源
|
0
|
220VAC
|
|
1
|
24VDC
|
|
仪表量程
|
xxx
|
例:(2000)表示20mA对应的zui大流量为2000m3/h
|
|
