万能输入，可与类传感器、变送器配合使用，大大减少备表数量。
实现对温度、压力、流量、液位等物理量的测量、显示、报警控制和变
送输出。完善的网络通讯功能，与计算机进行高速、高效的双向数据交
换。读取一次测量数据的时间小于10mS。提供测试软件、组态软件和
应用软件的技术支持。具备远程调试、诊断和数据采集功能。多重保护、
隔离设计，抗干扰能力强、可靠性高。对来自传感器、变送器的输入信
号具有误差修正和故障检测功能，有效提高系统的测控性能。

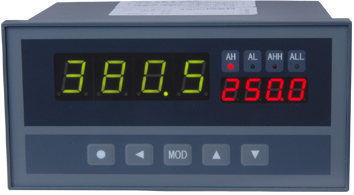

QQT/A-H1T2B1S0V0显示控制表
◆输入信号：
可随意改变仪表的输入信号类型。采用最新无跳线技术，只需设定仪表
内部参数，即可将仪表从一种输入信号改为另一种输入信号。
◆修正：
对传感器的修正功能，有效减小由于传感器、变送器或仪表的各种原
因而造成的误差。提高系统的测量、控制精度。
◆热电偶冷端补偿：
输入信号为热电偶时，自动进行冷端补偿。补偿温度 0－50℃ 。
◆传感器故障处理：
当仪表判断出来自传感器、变送器的信号为故障状态时，仪表将以预置
的数值作为报警输出、变送输出的输入值，以防引起误动作联锁、停机
等非正常设备运行。
◆报警输出：
5种报警类型可以对测量值上限、下限、正偏差、负偏差绝对值多种报警
模式及上电免除报警等功能。开关量输出1－8点可供选择。报警灵敏度可
独立设定。
QQT/A-H1T2B1S0V0显示控制表
仪表将经过测量运算、修正后的测量值变换成各种类型的隔离标准电流
或电压信号输出，提供给其它仪表或计算机使用。变送输出可独立设置量
程上、下限。
◆非线性修正：
有多段折线修正功能，可对输入的非线性信号进行修正。
◆数字滤波：
防止因传感器受其本身固有频率影响、外界振动的传导以及不可预料的
干扰等原因导致仪表显示值不稳定。
◆通讯接口：
全透明、高速高效的网络化通讯接口，实现计算机与仪表间的数据传输
和控制。
技术指标
◆输入信号： （一台仪表可兼容）
热电偶：K、S、R、B、N、E、J、T、等。
热电阻：Cu100、Cu50、Pt100、BA1、BA2、G53。
线性电压：0-5V、1-5V、0-1V、0.2-1V、0-100mV、
0－60mV、0-20mV等
线性电流（需外接分流电阻）：0-10mA、0-20mA、4-20mA等
线性电阻：0－80Ω、0-400Ω
扩充规格：在保留上述输入规格基础上，允许用户指定一种额外输入
规格（可能需要提供分度表）
◆测量范围：
K (-50-1300℃)、S (-50-1700℃)、R (-50-1650℃)、
T (-200-350℃)、 E (0-800℃)、J (0-1000℃)、B (0-1800℃)、
N (0-1300℃)、Cu50 (-50-150℃)、Pt100 (-200-600℃)等。
线性输入：－1999－＋9999由用户定义
◆测量精度：
0.2级（热电阻、线性电压、线性电流及热电偶输入且采用铜电阻补偿
或冰点补偿冷端时）
0.2%级F.S±2.℃（热电偶输入且采用仪表内部元件测温补偿冷端时）
0.5级
注：仪表对 B分度号热电偶在0－600℃范围时可进行测量，但测量
精度无法达到0.2级，在600－1800℃范围可保证0.2级测量精度。
◆响应时间：
≤0.5秒（设置数字滤波参数dL=0时）
◆变送输出：
线性电流输出：0-10mA、0－20mA、4-20mA±0.1mA可定义
◆报警功能：
继电器触点开关输出（常开+常闭）：250VAC/2A，30DC/1A
SSR电压输出：12VDC/30mA（用于驱动SSR固态继电器）
◆通讯接口：光电隔离
RS-232、RS-485标准，在订货时注明
仪表地址0—99可设定
通讯速率2400、4800、9600、19200通过设定选择
配套测试软件，提供组态软件和应用软件技术支持
◆电磁兼容：
IEC61000-4-4（电快速瞬变脉冲群），±2KV/5KHz;
IEC61000-4-5（浪涌），4KV
◆隔离耐压：
电源端、继电器触点及信号端相互之间≥2300V;
相互隔离的弱电信号端子之间≥600V
◆电源电压：
开关电源100－240VAC,-15%,+10%/50-60Hz或开关电源
24VDC,-15%,+10%
◆电源消耗：
≤5W
◆环境温度：
0－50℃
◆环境湿度：
10％－90％RH,避免强腐蚀性气体
