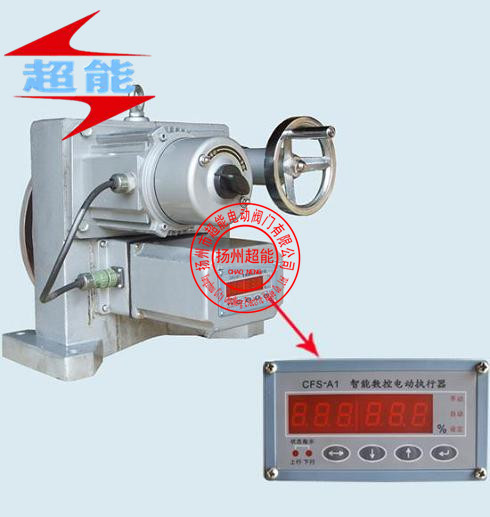

DKJ-510M型电动执行机构输出力矩1600Nm，M型为新型模块位发执行机构，属于国产系列执行器。
|
产品型号
|
Ⅱ
|
DKJ-210M
|
DKJ-310M
|
DKJ-410M
|
DKJ-510M
|
DKJ-610AM
|
DKJ-610M
|
DKJ-710M
|
|
Ⅲ
|
DKJ-2100M
|
DKJ-3100M
|
DKJ-4100M
|
DKJ-5100M
|
DKJ-6100AM
|
DKJ-6100M
|
DKJ-7100M
|
|
输出力矩（Nm）
|
100
|
250
|
600
|
1600
|
2500
|
4000
|
6000
|
|
备注：1、M型为新型模块位发执行机构；
扬州市超能电动阀门有限公司
我厂高品质阀门电动装置，电动执行器，电动执行机构，电动头和电动阀门各类产品，价格优惠质量保
|
|
2、W型为普通型户外执行机构；
|
|
3、WM型为新型模块化位发户外执行机构；
|
|
4、Z型为普通直联式执行机构；
|
|
5、ZM型为新型模块化位发直联式执行机构；
|
|
6、B型为隔爆执行机构；
|
|
7、非标电动执行机构请注明并与我公司
|
技术参数
|
项目名称 SKJ标准型
|
|
控制机构
|
输入信号
|
4～20mAdc：0～10VDC；1～5VDC；低电平开关量
|
|
反馈信号
|
4～20mAdc
|
|
死区
|
0.4％～3％
|
|
基本误差
|
±2.5％
|
|
回差
|
41.5％
|
|
限位
|
开侧，闭侧
|
|
开度检测
|
精密导电塑料电位器
|
|
动力
|
动力
|
220V，50Hz
|
|
驱动电机
|
伺服电机
|
|
附属机构
|
加热器
|
选择件
|
|
手动机构
|
手轮
|
|
安装条件
|
环境温度
|
无加热器一25~C-+70~C
|
|
相对湿度
|
<95％
|
|
环境气体
|
无腐蚀性气体
|
|
接线口
|
十四线插头
|
|
防护等级
|
|
型号与规格
|
型号
|
出轴转距 Nm
|
额定转角
|
全行程时间 S
|
额定电流 A
|
质量 Kg
|
|
DKJ-210
|
100
|
90°
|
100±20%
|
0.5
|
31
|
|
DKJ-310
|
250
|
90°
|
100±20%
|
0.65
|
48
|
|
DKJ-410
|
600
|
90°
|
100±20%
|
1.5
|
85
|
|
DKJ-510
|
1600
|
90°
|
100±20%
|
2.5
|
125
|
|
DKJ-610
|
4000
|
90°
|
100±20%
|
4.5
|
130
|
|
DKJ-710
|
6000
|
90°
|
100±20%
|
8
|
145
|
