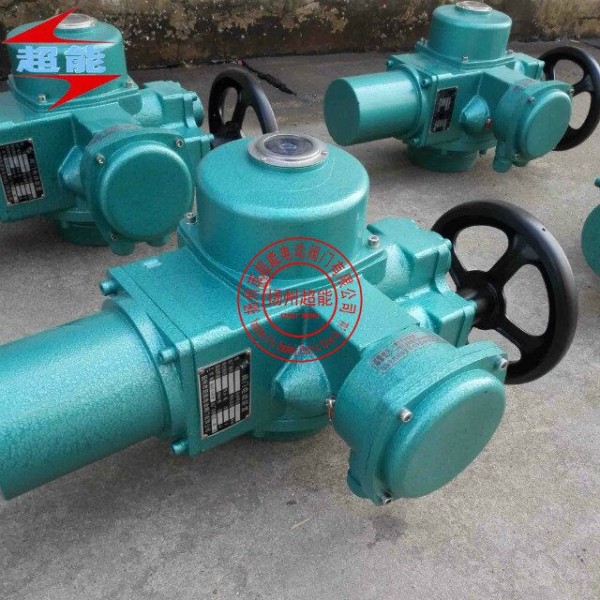

DQW型阀门电动装置
- 产品/服务：DQW型阀门电动装置
- 型 号：DQW30
- 品 牌：扬州超能
- 单 价：面议
- 更新日期：2024-09-24
- 有效期至：长期有效
- 浏览次数：1695
DQW型阀门电动装置DQW90-1W，气体规格：DQW10-1W,DQW20-1W,DQW30-1W,DQW40-1W,DQW60-1W,DQW90-1W,DQW120-1W,DQW200-1W,DQW250-1W,DQW300-1W,DQW10-0.5W,DQW20-0.5W,DQW30-0.5W,DQW40-0.5W,DQW60-0.5W,DQW90-0.5W,DQW120-0.5W等。...
DQW型阀门电动装置介绍
一、DQW型阀门电动装置，也称为部分回转开关型电动装置，部分回转开关型电动执行机构，部分回转开关型电动头，简称为Q型或DQW电装。是阀门实现开启、关闭或调节控制的驱动设备，也适用于球阀、旋塞阀和风门等做90°回转的阀门。
本系列电动装置可远距离控制，也可现场操作。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
部分回转电动装置按防护类型可分为户外型和隔爆型；
按控制方式又可分为常规型、整体型和整体调节型。
二、DQW型阀门电动装置结构
电动装置由专用电机、减速机构、行程控制机构、力矩控制机构、开度指示机构、手轮、机械限位和电气部分等组成。传动原理见图。
注意：隔爆型电气部分增加了隔爆面结构，并采用隔爆型接线盒和隔爆型阀门用电动机。安装、调试和维护时，不可损伤隔爆面；不得在爆炸环境下拆去与电气有关的箱盖带电操作，打开电气箱盖前必须先切断电源；重装时盖严紧固以保证隔爆性能！
三、DQW型阀门电动装置工作环境和主要技术参数
3.1 电源：常规，三相380V（50Hz）
特殊，三相660V、415V（50Hz、60Hz）；
单相220V、110V（50Hz、60Hz）
3.2 工作环境
3.2.1 环境温度： -20~+60℃ （特殊订货 -40~+80℃）
3.2.2 相对湿度：≤95%（25℃时）
3.2.3 防护类型
3.2.3.1户外型：用于无易燃、易爆和无腐蚀性介质的场所；
3.2.3.2隔爆型：有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1-T4组的爆炸性气体混合物。（详见GB3836.1）
3.2.4 防护等级：IP55（特殊订货IP65、IP67）
3.2.5工作制：短时10分钟（特殊订货30分钟）
3.3 技术参数
3.3.1部分回转电动装置技术参数见表1
表1
|
基座号 |
型号 |
输出转矩（N·m） |
zui大阀杆直径（mm） |
手动速比 |
输出转速（r/min） |
|||||
|
0.5 |
1 |
1.5 |
2 |
3 |
4 |
|||||
|
电机功率（KW） |
||||||||||
|
Q1 |
Q10 |
100 |
28 |
88 |
0.03 |
0.06 |
0.09 |
0.09 |
0.18 |
0.18 |
|
Q20 |
200 |
0.06 |
0.09 |
0.12 |
0.12 |
0.25 |
0.25 |
|||
|
Q30 |
300 |
0.06 |
0.12 |
0.18 |
0.18 |
0.37 |
0.37 |
|||
|
Q2 |
Q60 |
600 |
42 |
74 |
0.18 |
0.18 |
0.25 |
0.25 |
0.55 |
0.55 |
|
Q90 |
900 |
0.18 |
0.25 |
0.37 |
0.37 |
0.75 |
0.75 |
|||
|
Q120 |
1200 |
0.18 |
0.37 |
0.55 |
0.55 |
1.1 |
1.1 |
|||
|
Q3 |
Q200 |
2000 |
60 |
67 |
0.37 |
0.55 |
0.75 |
1.1 |
- |
- |
|
Q250 |
2500 |
0.55 |
0.55 |
0.75 |
1.1 |
- |
- |
|||
|
Q300 |
3000 |
0.55 |
0.75 |
1.1 |
- |
- |
- |
|||
|
Q400 |
4000 |
0.55 |
0.75 |
- |
- |
- |
- |
|||
|
Q500 |
5000 |
0.75 |
1.1 |
- |
- |
- |
- |
|||
注：粗线框内为常规供货
3.3.2电机技术参数见表2
表2
|
功率KW |
0.03 |
0.06 |
0.09 |
0.12 |
0.18 |
0.25 |
0.37 |
0.55 |
0.75 |
1.1 |
|
电流A |
0.3 |
0.48 |
0.6 |
0.7 |
0.95 |
1.3 |
1.6 |
2.4 |
3.0 |
3.4 |
DQW10-1W,DQW20-1W,DQW30-1W,DQW40-1W,DQW60-1W,DQW90-1W,DQW120-1W,DQW200-1W,DQW250-1W,DQW300-1W,DQW10-0.5W,DQW20-0.5W,DQW30-0.5W,DQW40-0.5W,DQW60-0.5W,DQW90-0.5W,DQW120-0.5W,DQW200-0.5W,DQW250-0.5W,DQW300-0.5W
