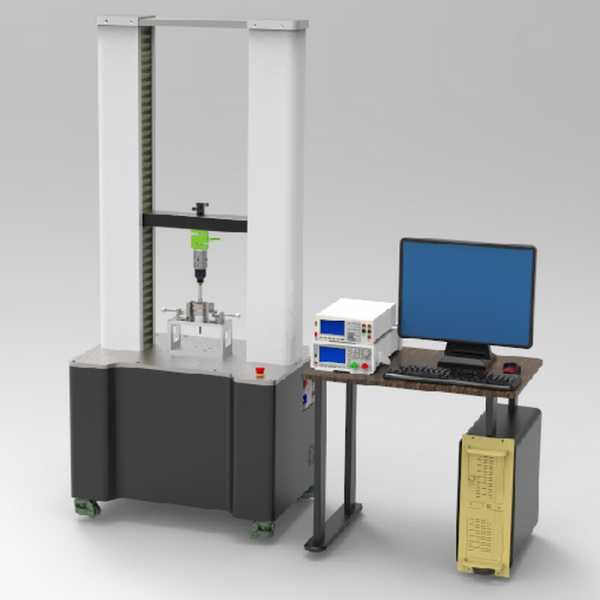

LW-9200 比率电磁阀综合功能测试机

比率电磁阀综合功能测试机是一个系统性的过程，旨在验证其核心功能——即电磁阀的电流与阀芯力值FI曲线，同一行程不同电流的曲线（FS）,以及响应时间曲线等。另外需要对附加的电流加以PWM，颤振等信号控制。...

比率电磁阀综合功能测试机是一个系统性的过程，旨在验证其核心功能——即电磁阀的电流与阀芯力值FI曲线，同一行程不同电流的曲线（FS）,以及响应时间曲线等。另外需要对附加的电流加以PWM，颤振等信号控制。以下是进行比率电磁阀综合功能测试的详细步骤、所需设备和注意事项。

测试目的

1. 验证比例控制性能：确认阀的开度/输出与控制信号之间是否存在准确、线性的关系。

2. 测定关键静态特性：

重复性： 在同一控制信号下，多次测试中输出值的一致性。

3. 测定关键动态特性：

响应时间：从控制信号阶跃变化到输出达到稳定值的规定百分比（如90%）所需的时间。

4. 验证负载特性：在不同负载压力下，阀的比例控制性能是否稳定。

测试系统构成

比率电磁阀综合功能测试机组件以及作用 ；

1. 被测电磁阀 测试对象 比率电磁阀（带或不带内置放大器）

2. 比例放大器/驱动器 提供精确、可调的控制电流（或PWM信号）给电磁阀。至关重要，其性能直接影响测试结果。 实验室级精密放大器，具备信号输入接口。

3. 信号发生器 产生测试所需的控制信号（斜坡、阶跃、正弦波）。 函数发生器或由控制软件（如LabVIEW, MATLAB）生成。

4. 数据采集系统 同步采集控制信号和输出信号。 NI DAQ卡等，采样率要足够高。

5. 传感器

6. 位移传感器 直接测量阀芯位移（最直接的方法）。

7. 工控机与测试软件 控制整个测试流程，自动化数据记录、分析和报告生成。LabVIEW, MATLAB/Simulink, 或专用测试软件。

具体比率电磁阀综合功能测试机的功能与参数可以咨询联往检测设备！因为此款设备综合功能多，每家客户的要求不一定一致，所以需要具体沟通。



如果您觉得“LW-9200 比率电磁阀综合功能测试机”描述资料不够齐全，请联系我们获取详细资料。(联系时请告诉我从给览网看到的，我们将给您最大优惠！)
