KD5002 电荷放大器

KD5002电荷放大器,多通道电荷放大器,电荷放大器报价多少是一种输出电压与输入电荷量成正比的低噪声电荷放大器，与压电型加速度计和其它压电型传感器配接，可测试振动、冲击、动态力等机械量，该仪器量程操作采用轻触开关，LED显示档位，突破了旋转...

KD5002电荷放大器,多通道电荷放大器,电荷放大器报价多少

1、概 述

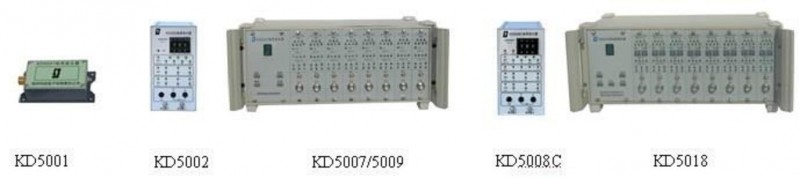

KD5002/5003型电荷放大器是一种输出电压与输入电荷量成正比的低噪声电荷放大器，与压电型加速度计和其它压电型传感器配接，可测试振动、冲击、动态力等机械量，广泛应用于机械、动力、采矿、交通、建筑、水利、航空、航天、兵器、化爆等部门，也适用于加速度计校准系统使用。该仪器量程操作采用轻触开关，LED显示档位，突破了旋转开关手感差、可靠性低的弱点。该机外型美观、性能稳定，能方便地组成多通道。-10dB分档使输出指示更为合理，高，是传统电荷放大器更新换代的理想产品。

本产品具有如下特点：

●低噪声，电荷、电压输入模式（KD5003为电荷输入)

●归一化适调数字设置

●手动切换量程，按-10dB分档（1、3……分档）

●可选择的高、低通滤波器

●加速度、压力、力测量

●KD5003可多通道任意组合

●交直流供电

●电子轻触开关、LED指示

2、技术指标

2.1  输入特性

电荷：10⁵pC

2.2  传感器灵敏度适调

三位十进制开关“1-0-0”～“10-9-9”pC/Unit（mV/Unit）*

2.3  输出灵敏度：1mVp～1000mVp/Unit*按1、3系列分七档,手动切换。

2.4  精度：误差<±1%

2.5  输出电压：±10Vp/5mA

2.6  输出噪声：＜6mVrms

2.7  频响：加速度：0.3～100KHz（KD5003型0.3～200KHz）

2.8  滤波器：高 通：0.3、1、3、10、30、100Hz（KD5003为0.3、1、3、10），-3dB±1dB

倍频衰减：-6 dB /oct

低 通：0.3、1、3、10、30、100kHz（KD5003为1、3、10、30、100、200KHz），-3dB±1dB

倍频衰减：-12 dB /oct

*（1）Unit单位：指与传感器灵敏度单位相对应的机械量单位，机械量单位可以是：加速度单位ms^-2；力单位N；压力单位Pa。

2.9  过载指示：输出≥10Vp  LED亮

2.10  电源：AC：220V50Hz     DC：±15V

2.11  通电预热约30分钟使用。

2.12  工作环境：温度：0～40℃

湿度：20～90%RH

2.13  尺寸：60×120×220（KD5003根据通道数定）

3、KD5002电荷放大器,多通道电荷放大器,

该仪器由模拟电路及数字电路混合组成，模拟电路由电荷级、归一化、滤波器等组成，其原理与普通电荷放大器相同。数字电路由计数器、存贮器、门电路等组成完成量程选择。

电荷放大级是本仪器主要部分

电荷放大级由一个带电容反馈的高输入阻抗高增益的运算放大器所组成，连同压电传感器与输入电缆，其等效电路如下图：
