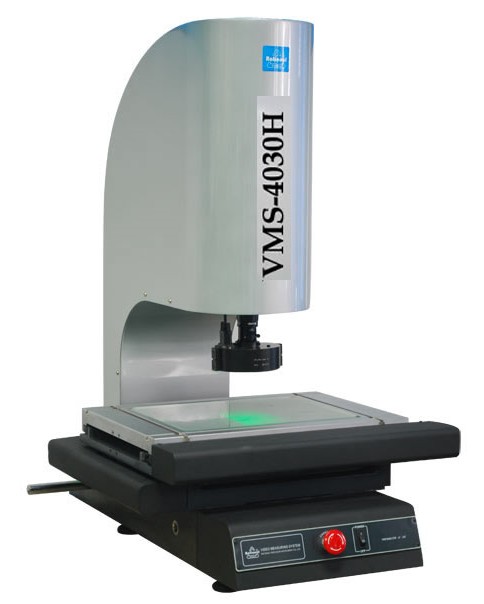

上海万濠VMS-4030H大行程全自动影像测量仪直销

产品/服务：上海万濠VMS-4030H大行程全自动影像测量仪直销
型号：VMS-4030H
品牌：台湾万濠
单价：面议
更新日期：2018-04-30
有效期至：长期有效
浏览次数：937

产品简介

上海万濠VMS-4030H大行程全自动影像测量仪直销----该仪器适用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业被广泛使用。上海万濠VMS-4030H大行程全自动影像测量仪直销就选中特仪器。对应速度快，周到细致。............

产品详细介绍

上海万濠VMS-4030H大行程全自动影像测量仪直销 -- -该仪器适用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业被广泛使用。

上海万濠VMS-4030H大行程全自动影像测量仪直销

仪器10大突出特点：

1. 程控恒流驱动式八区表面冷光光源，可适应复杂的工件测量

2. 具有快速自动对焦，自动寻边，强大的编程和自动测量功能

3. 采用亚像素细分技术，提高边界分辨能力

4. 在线SPC数据处理分析，大批量治具测量

5. X、Y、Z三轴步进伺服控制，定位精度高速度快，X、Y速度可达200mm/s，运行平稳

6. 采用开发的嵌入式模块控制系统，将复杂的控制系统集成于仪器内部，稳定性更高

7. 采用花岗石底座，性能稳定，不易变形

8. 可选配筒镜自动变倍功能，无需频繁像素校正实现多倍率下测量

9. 可通过激光指示器寻找被测工件的具体位置，快速定位，方便快捷

10. 开发QMS3D软件，可满足客户不同测量需求

上海万濠VMS-4030H大行程全自动影像测量仪直销

技术规格参数：

仪器型号			VMS-2515H	VMS-3020H			VMS-4030H		VMS-5040H
工作台	金属台尺寸		450*280	500*330			606*466		706-466
	玻璃台尺寸		306*196	350*250			450*350		550*450
	运动行程X.Y		220*150	300*200			400*300		500*400
	Z轴升降行程		150调焦	150调焦			150调焦		150调焦
	X、Y、Z轴数显分辨率		0.5um	0.5um			0.5um		0.5um
	X、Y坐标示值误差		≤（3+L/200）L为被测长度，单位：mm）
	仪器重量		220	270			325		450
	外形尺寸		670660950		7209501020			7209501020
电机	三轴运动速度					100mm/s
	三轴定位精度					0.001mm
影像系统	摄像机	TEO彩色1/2″CCD摄像机
	变焦镜头	变焦镜头带同轴光变焦镜头（二选一）
	变焦镜头倍率	0.7-4.5X
	视频总倍率	30-190X
	物方视场	11.1-1.7mm
	电源	AC220V/AC110V
	消耗功率	100W

影像测量仪的基础知识：

仪器总体结构可分为三大部分：
1、仪器结构主体，包括：仪器底座，立柱，Z轴传动，X、Y工作台及X、Y光杆传动机构。
2、影像系统（成像瞄准用），包括：变焦距镜头，变焦范围0.7-4.5X，总视频放大率34-220X。彩色CCD摄像机在罩内：将变焦镜头摄取的影像测转换成电子信号、再通过S端子传送至17”彩色显示器，产生对准和寻边用的十字线以供量测瞄准之用。轮廓光源（在仪器底座内）/表面光源采用可调亮度的LED光源，照明效果好，寿命是传统灯泡的10倍。
3、数字测量系统，包括：轴Y轴光学尺，将几何位移量转变为数字信号，经转接卡由计算机，显示测量资料，具体操作见软件说明书。
下面我们先重点讲解下影像测量仪，影像测量仪是建立在CCD数位影像的基础上，依托于计算机屏幕测量技术和空间几何运算的强大软件能力而产生的。计算机在安装上专用控制与图形测量软件后，变成了具有软件灵魂的测量大脑，是整个设备的主体。它能快速读取光学尺的位移数值，通过建立在空间几何基础上的软件模块运算，瞬间得出所要的结果；并在屏幕上产生图形，供操作员进行图影对照，从而能够直观地分辨测量结果可能存在的偏差。

如果您觉得“上海万濠VMS-4030H大行程全自动影像测量仪直销”描述资料不够齐全，请联系我们获取详细资料。(联系时请告诉我从给览网看到的，我们将给您最大优惠！)
