珠海万濠VMS-1215HCNC全自动影像测量仪代理商

产品/服务：珠海万濠VMS-1215HCNC全自动影像测量仪代理商
型号：VMS-1215H
品牌：台湾万濠
单价：面议
更新日期：2018-04-30
有效期至：长期有效
浏览次数：875

产品简介

珠海万濠VMS-1215HCNC全自动影像测量仪代理商 ----该仪器适用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业被广泛使用。珠海万濠VMS-1215HCNC全自动影像测量仪代理商就选中特仪器。对应速度快，周到细致。............

产品详细介绍

珠海万濠VMS-1215HCNC全自动影像测量仪代理商 -- -该仪器适用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业被广泛使用。

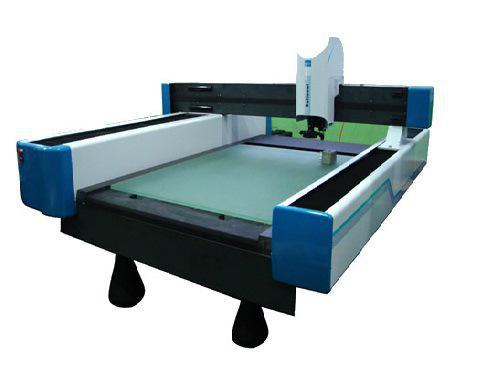

珠海万濠VMS-1215HCNC全自动影像测量仪代理商

仪器10大突出特点：

1. 程控恒流驱动式八区表面冷光光源，可适应复杂的工件测量

2. 具有快速自动对焦，自动寻边，强大的编程和自动测量功能

3. 采用亚像素细分技术，提高边界分辨能力

4. 在线SPC数据处理分析，大批量治具测量

5. X、Y、Z三轴步进伺服控制，定位精度高速度快，X、Y速度可达200mm/s，运行平稳

6. 采用开发的嵌入式模块控制系统，将复杂的控制系统集成于仪器内部，稳定性更高

7. 采用花岗石底座，性能稳定，不易变形

8. 可选配筒镜自动变倍功能，无需频繁像素校正实现多倍率下测量

9. 可通过激光指示器寻找被测工件的具体位置，快速定位，方便快捷

10. 开发QMS3D软件，可满足客户不同测量需求

珠海万濠VMS-1215HCNC全自动影像测量仪代理商

技术规格参数：

仪器型号			VMS-2515H	VMS-3020H			VMS-4030H		VMS-5040H
工作台	金属台尺寸		450*280	500*330			606*466		706-466
	玻璃台尺寸		306*196	350*250			450*350		550*450
	运动行程X.Y		220*150	300*200			400*300		500*400
	Z轴升降行程		150调焦	150调焦			150调焦		150调焦
	X、Y、Z轴数显分辨率		0.5um	0.5um			0.5um		0.5um
	X、Y坐标示值误差		≤（3+L/200）L为被测长度，单位：mm）
	仪器重量		220	270			325		450
	外形尺寸		670660950		7209501020			7209501020
电机	三轴运动速度					100mm/s
	三轴定位精度					0.001mm
影像系统	摄像机	TEO彩色1/2″CCD摄像机
	变焦镜头	变焦镜头带同轴光变焦镜头（二选一）
	变焦镜头倍率	0.7-4.5X
	视频总倍率	30-190X
	物方视场	11.1-1.7mm
	电源	AC220V/AC110V
	消耗功率	100W

中特知识分享
影像测量仪与工具显微镜的选择
一、测量准确度不同
工具显微镜的准确度在可达到的测量范围内比影像测量仪高，其准确度为(1+L/100)μm，而影像测量仪的准确度一般为((3+L/200)μm。式中:L——测量长度mm。虽然工具显微镜不能进行300mm以上大尺寸测量，但在300mm以下尺寸的测量中，工具显微镜的准确度明显。
二、测量操作不同
影像测量仪对于测量平面二维的工件，测量速度较快，仪器所带的软件功能较多，基本上所有测量都是靠软件完成，操作方便直观，对操作人员的技术要求较低。工具显微镜测量范围比影像测量仪广，部分零件的测量需要通过各种附件来完成，高倍物镜下还可以进行高度测量，对操作人员的技术要求较高。目前生产的工具显微镜也都配备了测量软件，基本上覆盖了影像测量仪的所有功能。
三、测量行程不同
工具显微镜为光学构造，行程较影像测量仪小，目前zui大的工具显镜的行程也就在300mmx200mm左右，而影像测量仪可根据用户的需要做到lm以上的行程。
四、结构设计不同
影像测量仪的结构设计相对而言比较简单，一般都是升降直线导轨，工作台运动采用光杆传动，传动推力小，移动灵活，但是定位准确度较差。工具显微镜的设计比较紧凑，带CCD摄像通道，保留了纯光学测量系统，用物镜和目镜来进行观察和测量，传动采用轴承导轨，丝杆传动，定位准确，测量准确度高，耐磨损。
五、测量范围不同
影像测量仪适合于测量平面二维的工件，但是测量柱形零件不方便，不够准确，甚至无法测量。工具显微镜测量范围广，可选配分度头、测高装置、圆工作台、定位器、顶针架等多种附件，实现对柱形零件和各种复杂尺寸的准确测量。

如果您觉得“珠海万濠VMS-1215HCNC全自动影像测量仪代理商”描述资料不够齐全，请联系我们获取详细资料。(联系时请告诉我从给览网看到的，我们将给您最大优惠！)
