、概述

1.1  CKG3、CKG4系列交流压真空接触器（以下简称：接触器）适用于交流50－60Hz，主回路额定作电压为7.2kV、12kV，额定作电流630A以下的电力网络中供远距离接通和分断及频繁起动和控制交流电动机用，较适宜和熔断器与各种保护装置组成代替真空断路器。

温州CKG4-400A /12KV压真空接触器
温州CKG4-400A /12KV压真空接触器

二、使用环境条件

2.1  周围空气温度不于＋40℃，不低于－10℃。

2.2  安装地点的海拔不超过2000米。

2.3  空气相对湿度，***湿月的月平均相对湿度为90%，月的平均***温度为25℃，并考虑到因湿度变化发生的产品表面的凝露。

2.4  无明显摇动和冲击振动的场合。

2.5  在炸危险的场所中，且场所中无足以腐蚀缘的气体与尘埃（包括导电尘埃）。

2.6  无雨雪侵袭的场所。



三、型号及规格



产品规格分别为额定电压为7.2kV、12kV，额定电流为160A 、250A、400A、600A.



四、结构及作原理

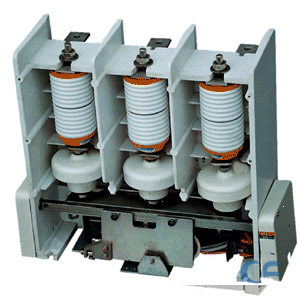

4.1  本系列接触器由缘隔电框架、金属底座、传动拐臂、电磁系统、辅助开关和真空开关管等件组成（见图1）。当电磁线圈通过控制电压时，衔铁带动拐臂转动，使真空开关管内主触头接通，电磁线圈断电后，由于分闸弹簧作用，使主触头分断。

4.2  真空开关管是以上封盖、下封盖、金属波纹管和陶瓷管等组成，该真空开关管，外壳采用95瓷缘材料制成波纹式的瓷管，它具有爬电距离大、机械强度、耐热和耐冲击的特点。真空开关管内封装对动静触头，触头材料采用***且低截流值的Cu－W－Wc，这样在满足开断性能的条件下，减小开断过程中由于截流引起的过电压，提了真空开关管的使用电寿命。当金属波纹管轴向运动时带动动触头做分合闸动作。

4.3  电磁系统考虑实际吸力特性和反力特性良好配合，以及发挥接触器运行时噪音低、节电的优点，采用滞留双线圈由起动和维持两绕组组成，通过辅助开关切换，为了便于用户行交流电源操作，接触器带有桥式整流装置。

4.4  机械锁扣：当闭合线圈通电时，接触器吸合，机械锁扣锁住：当脱扣线圈通电时，机械锁扣脱扣，接触器释放，脱扣线圈在热态时，其电压在Us85％－110％范围内使接触器可靠释放。
