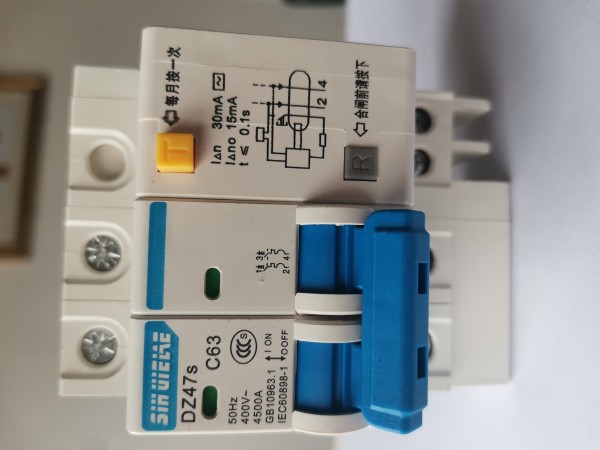

DZ47-63系列小型断路器（以下简称断路器），具有结构、性能可靠、分断能力强、外型美观小巧等特点，主要用于交流50HZ或60HZ，额定电压400V以下，额定作电流为63A以下的场所。主要用于办公楼、信宅和类似的建筑物的照明、配电线路及设备的过载和短路保护之用，亦可作为线路不频繁通断操作与转换之用。该产品符合IEC60898、GB10963等标准的要求。
DZ47-63/4P小型断路器品质保证
DZ47-63/4P小型断路器品质保证

  型号及其含义

   主要术参数

1、按数分类有：单、二、三、四。

2、按额定电流分类有：1A、3A、6A、10A、16A、20A、2、32A、40A、50A、63A

3、按额定作电压分类有：220/380V（单为220V，二为220/380V，三、四为380V）

4、按瞬时脱扣器分有：C型、D型，C型适用于配电保护，D型适用于电动机保护

5、过电流脱扣特性：断路器在正常安装条件和基准环境温度下的过电流脱扣特性如下所示

序号	脱扣类型	额定电流（A）	试验电流（A）	约定时间t	预期结果	起始状态
1		≤63A	1.13In	1≤1h	不脱扣	冷态
2	C、D	≤63A	1.45In	132A		1g	不脱扣
4	C	所有值	5In			冷态
5	D		10In	1≤0.1s	脱扣
6	C	所有值	10In
7			50In	1<0.1s		冷态

2:正常作条件

1.1周围空气温度-5℃～+40℃,24H内平均值不超过35℃；

1.2海拔：安装地点的海拔度不超过2000M。

1.3大气条件

  安装地点的空气相对湿度在zui温度+40℃时不超过50%，在湿月的月平均zui低温度不起过+25℃,相对温度不超过90%。

1.4安装类别

安装类别为II III。

1.5污染等：污染等为2。

1.6安装型式

采用标准导轨安装。

1.7安装条件

安装场所的外磁场何方向均不应超过地磁场的5倍，断路器般应垂直安装，手柄向上接通电源位置。安装处应无显著冲击和振动，无腐蚀性或炸性气体存在。

1.8接线方式

用螺钉压紧接线。

3:断路器的作原理

  断路器的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。当电路欠电压时，欠电压脱扣器的衔铁释放。也使自由脱扣机构动作。分励脱扣器则作为远距离控制用，在正常作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。
