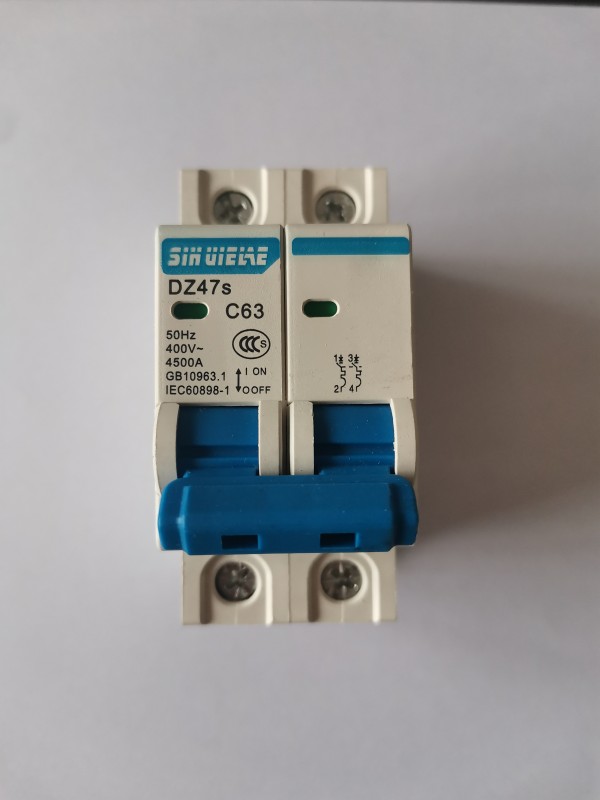

现货厂家DZ47-63/2P/20A小型断路器

现货厂家DZ47-63/2P/20A小型断路器断路器的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联...

现货厂家DZ47-63/2P/20A小型断路器

断路器的作原理

断路器的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。当电路欠电压时，欠电压脱扣器的衔铁释放。也使自由脱扣机构动作。分励脱扣器则作为远距离控制用，在正常作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开

现货厂家DZ47-63/2P/20A小型断路器
现货厂家DZ47-63/2P/20A小型断路器

DZ47-63分断微型断路器(空气开关)适用于保护线路的短路和过载，适用于照明配电系统或电动机的配电系统，外型美观小巧、重量轻、性能优良可靠分断能力较，脱扣迅速，导轨安装，壳体和件采用阻燃及耐冲击塑料，使用寿命长，主要用于交流50Hz，额定电压至400V，额定电流至63A线路的过载、短路保护，同时也可以在正常情况下不频繁地通断电器装置和照明线路。

本产品符合GB10963.1标准。

介绍些DZ47-63空气开关。说明下：型号中的C是照明保护，D是电机保护

三：DZ47-63小型断路器主要参数及术性能

按额定电流In分：1、2、3、4、5、6、10、15、16、20、25、32、40、50、60A。

按数分：
a.单 1P
b.二 2P
c.三 3P
d.四 4P

按断路器瞬时脱扣器的型式分：
a.C型(5In ~10In)；
b.D型(10In ~16In)。

术参数：
额定运行短路分断能力(见表1、表2)；；

机械电气寿命。
a.电气寿命：不低于4000次；
b.机械寿命：不低于10000次。

常见的型号有：

空气开关 C型多用于照明保护，D型多用于电机保护

DZ47-63/C5/ DZ47-63/C6/6A DZ47-63/C10/10A DZ47-63/C15/1 DZ47-63/C16/16A

DZ47-63/C20/20A DZ47-63/C25/2 DZ47-63/C32/32A DZ47-63/C40/40A

DZ47-63/C50/50A DZ47-63/C60/60A

DZ47-63/D5 DZ47-63/D6 DZ47-63/D10 DZ47-63/D15 DZ47-63/D16 DZ47-63/D20

DZ47-63/D25 DZ47-63/D32 DZ47-63/D40 DZ47-63/D50 DZ47-63/D60

空气开关DZ47-63/4P/C50 DZ47-63/4P/C63

如果您觉得“现货厂家DZ47-63/2P/20A小型断路器”描述资料不够齐全，请联系我们获取详细资料。(联系时请告诉我从给览网看到的，我们将给您最大优惠！)
