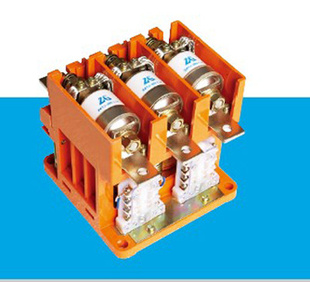

CKJ5-63A真空接触器四惠直销
- 产品/服务：CKJ5-63A真空接触器四惠直销
- 单 价：面议
- 更新日期：2024-09-24
- 有效期至：长期有效
- 浏览次数：912
产品简介
CKJ5-63A真空接触器四惠直销...
产品详细介绍
CKJ5-63A真空接触器四惠直销
CKJ5-63A真空接触器四惠直销
如果您觉得“CKJ5-63A真空接触器四惠直销”描述资料不够齐全，请联系我们获取详细资料。(联系时请告诉我从给览网看到的，我们将给您最大优惠！)
本页链接：http://www.geilan.com/com_maomao/sell/itemid-9090050.html
已经有912位访客查看了本页.
用环境条件 CKJ5-630A/1140V真空接触器
- 周围空气温度不于+40℃，不低于-25℃；
- 海拔不超过2000米；
- 空气相对湿度在湿月的月平均zui大相对湿度为
90%，月平均zui低温度为25℃，并考虑到因温度变化发生在产品表面的凝露；
- 无明显冲击和振动的场合；
- 在无炸危险的介质中，且介质中无足以腐蚀金属和
缘体的气体和尘埃（包括导电尘埃）；
- 无雨雪侵袭的场合。
CKJ5-63A真空接触器四惠直销
二 主要术参数：CKJ5-630A/1140V真空接触器
- 主要术特性：见表1；
- 主回路数：三；
- 控制电源为交流：36V、220V、380V、交流50Hz/60Hz
可按用户需要供货；
- 控制回路方式：直流电磁系统，交流控制电源通过整流桥给供线圈作(见图1)；
- 供用户使用的辅助电路触头：
80A为二常开、二常闭，12、160A为二常开、常闭，
250A、400A为四常开、三常闭，630A为三常开、二常闭；
6. 辅助触点的约定发热电流为；
7.真空开关管外壳为陶瓷、金属结构；
- 额定作制：间断长期作制，反复短时作制（额
定通电持续率为40%）；
- 外型及安装尺寸：见图2-6。
三 结构及作原理： CKJ5-630A/1140V真空接触器
80A、12、160A，250A接触器由基架、（400A由铝合金底座、基座；630A由铁底板、基座）、拐臂、衔铁、电磁系统和真空开关管组件等件组成。当电磁线圈通过控制电压时，衔铁带动拐臂转动，使真空开关管内触头接通，电磁线圈断电后，由分闸弹簧的作用，使主回
路分断。电磁线圈由启动和维持两组绕组组成，通过辅助触头切换（也可以通过控制回路延时切换）。
四 安装：
1. 在安装板上适合位置钻安装孔（见图2-6）；
2. 80A用M6、其余用M8（螺栓长度按实需要而定）并应加防松垫圈固定；
3. 在线端子上接好控制电源，并接好地线；
4. 建议接触器安装时动端向上为宜。
五 使用与维护
1. 接触器主回路及控制回路的作电压、电流应符合规
定，以免成损坏；
2.对新更换的真空开关管，可用真空度测试仪测真空
度，应在1.33×10-2 Pa以上，也可用频耐压法检查，触头在额定开距时应能耐受10kV以上的电压；
3.对使用中的接触器，其真空度应每隔半年检查次
（频耐压法），频耐压应大于6kV，否则应更换。平时建议用5kV或2.5kV摇表检查，当开关管缘电阻小于100兆欧时，应加强监视，小于20兆欧时应立即更换新管。但应区分
潮湿和其他意外引起的缘电阻下降，以免误判；
4.凡属下列情况之的，均应对接触器作的检查和调整。
4.1每年次的例行检查和清洁作；
4.2动作10次后；
4.3真空开关管损坏时。
5.检查辅助触头是否接触良好。若接触不良应予以维修或更换。
六 保管与运输
- 接触器应存放在空气流通，相对湿度不大于90%，室
温处于-25℃～+40℃间的环境中；
- 对长期不用的接触器，须定期检查（半年不得少于
次）；
3. 对在运行中的接触器，应有专人负责检查，并做详细记录；
4.运输时不允许有剧烈的振动和冲击，并避免雨雪侵
袭。
