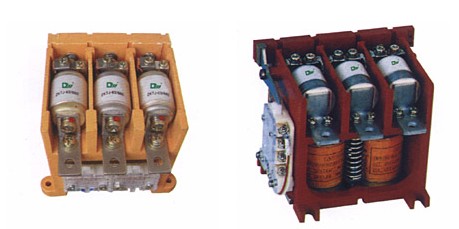

四惠销售CKJ5-125/1140KV真空接触器具有电弧不外露等特点。特别适用于组成防磁力启动器。适用于煤矿或石油等行业。...

四惠销售CKJ5-125/1140KV真空接触器

： CKJ5作条件
1♀海拨度不超过2000米。
2♀环境空气温度：-25～+40℃。
3♀空气相对湿度：环境空气温度为+25℃时

不超过50％，在较低温度下可以有较的相

对湿度。zui湿月份的平均温度为+25℃时，月

平均zui大相对湿度为90％。
4♀安装面与垂直面的倾斜度不超过15°。安

装类别通常为Ⅲ类。
5♀环境污染等为3。
6♀振动不大于30米/秒的场。

四惠销售CKJ5-125/1140KV真空接触器
四惠销售CKJ5-125/1140KV真空接触器

二： CKJ5主要术参数
1♀数：3P
2♀额定电压：1.14(KV)
3♀额定电流：160、250、400、630(A)
4♀控制电压：110-127-220-380(V)
5♀主回路接通能力：1.6、2.5、4、6.3KA

100次
6♀主回路分断能力：1.28、2、3.2KA  25次


7♀限分断：4500A  3次  电寿命1  0(

次)
8♀机械寿命：100(次)  安装尺寸  378×

100(四孔)
三  CKJ5由真空开关管、缘架，动臂、磁路

支撑架、电磁操作机构及整流装置组成。电

磁操作机构由铁心、线圈、磁板、衔铁板

、转轴、动臂等组成。
真空开关管静导电板通过螺钉固定在缘架

上，缘架与左右支撑板及磁路支撑架用螺

钉联结。当线圈通电后衔铁吸合，带动动臂

和动导杆等，使真空开  关管动触头运动，

与静触头接触，使接触器处于闭合状态。当

线圈断电后，在反力弹簧作用下衔铁板释放

，动静触头分离使接触器处于分断状态。
电磁操作机构由铁心、线圈、磁板、衔铁

板、转轴、动臂等组成。
辅助触头位于衔铁板端，由衔铁上下运动

带动辅助触头运动。
四： CKJ5安装维修及更换天关管
1♀安装
⑴_安装前应检查安装平面，安装面不平时用

垫片调整。
⑵_用螺钉加防松垫圈将接触器固定在安装板

上。
⑶_接好主回路出线，将交流控制电源线接

在接线端子上，并接好地线。
2♀调整
当触头参数不符合要求或更换真空开关管后

需作如下调整：
⑴_松开面接头锁紧螺母。
⑵_转动面接头法兰，使触头刚刚断开（用

用表低阻档测）并反复调整，使三
管保持*。
⑶_顺时针转动面接头到法兰，使开距达到

标准要求。
⑷_拧紧动法兰锁紧螺母。由于结构尺寸上保

证，超程不再调整。
3♀更换真空开关管
当真空度下降或其他原因损坏时需更换真空

开关管。
⑴  当动静触头分开状态下，用2500V兆欧表

测动静触头间缘电阻小于60兆欧时
应更换真空开关管。
⑵_拧松主电路与软联接线连接螺钉，脱开软

联接线。
⑶_拧下静导电板缘框的螺钉。
⑷_向动端压缩触头弹簧将销钉转90度。
⑸_将真空开关管组件取下。
⑹_卸下面接头组件，取下开关管。
⑺_将待换的真空开关管按上述相反顺序安装

到接触器上。拧紧锁紧螺母时，注意不
使波纹管处于扭曲状态。更换开关管后要重

新调节开距尺寸，注意每个开关管的间距要
