产品说明
| 详细说明: |
产品特性(引针式宽电压隔离系列)
·输出电压精度 单、双路均流±1%；
双路输出电压或电流不同
Vo1：±1% Vo2: ±3%
·电压调整率 Vo1：±0.05% Vo2: ±1.5%
·负载调整率 Vo1：±0.5%
Vo2: ±1.5%（20%~100%标称负载）
·限流保护
·遥控开/关控制
·满载工作温度（壳温）范围-25℃~+95℃
·存储温度范围 -45℃~+105℃
·冷却方式 自由空气
·隔离电压 500VDC（普通型）
·效率 85%（典型值）
·温度系数 ±0.02%/°C
·开关频率 300KHz
·MTBF 2X105Hrs
技术参数:
|
型号
|
输入电压标称值
（VDC）
|
输入电压范围 （VDC）
|
输出电压 (VDC)
|
标称负载电流 (A)
|
纹波与噪声 (mVp-p)
|
|
MDB7-xxS5
|
12、24、48、110
|
9~18,18~36 36~72, 72~144
|
5.0
|
1.4
|
50
|
|
MDB7-xxS12
|
12.0
|
0.6
|
100
|
|
MDB7-xxS15
|
15.0
|
0.5
|
100
|
|
MDB7-xxS24
|
24.0
|
0.3
|
100
|
|
MDB7-xxS48
|
48.0
|
0.15
|
100
|
|
MDB7-xxD5
|
5.0/-5.0
|
0.7/0.7
|
50/50
|
|
MDB7-xxD12
|
12.0/-12.0
|
0.3/0.3
|
100/100
|
|
MDB7-xxD15
|
15.0/-15.0
|
0.25/0.25
|
100/100
|
|
MDB7-xxD24
|
24.0/-24.0
|
0.125/0.125
|
100/100
|
|
MDB10-xxS5
|
12、24、48、110
|
9~18,18~36 36~72, 72¬144
|
5.0
|
2.0
|
50
|
|
MDB10-xxS12
|
12.0
|
0.83
|
100
|
|
MDB10-xxS15
|
15.0
|
0.67
|
100
|
|
MDB10-xxS24
|
24.0
|
0.42
|
100
|
|
MDB10-xxS48
|
48.0
|
0.21
|
100
|
|
MDB10-xxD5
|
5.0/-5.0
|
1.0/1.0
|
50/50
|
|
MDB10-xxD12
|
12.0/-12.0
|
0.42/0.42
|
100/100
|
|
MDB10-xxD15
|
15.0/-15.0
|
0.33/0.33
|
100/100
|
|
MDB10-xxD24
|
24.0/-24.0
|
0.21/0.21
|
100/100
|
|
型号
|
输入电压标称值
（VDC）
|
输入电压范围 （VDC）
|
输出电压 (VDC)
|
标称负载电流 (A)
|
纹波与噪声 (mVp-p)
|
|
MDB12-xxS5
|
12、24、48、110
|
9~18,18~36 36~72,72¬144
|
5. 0
|
2.4
|
50
|
|
MDB12-xxS12
|
12.0
|
1.0
|
100
|
|
MDB12-xxS15
|
15.0
|
0.8
|
100
|
|
MDB12-xxS24
|
24.0
|
0.5
|
100
|
|
MDB12-xxS48
|
48.0
|
0.25
|
200
|
|
MDB12-xxD5
|
5.0/-5.0
|
1.2/1.2
|
50/50
|
|
MDB12-xxD12
|
12.0/-12.0
|
0.5/0.5
|
100/100
|
|
MDB12-xxD15
|
15.0/-15.0
|
0.4/0.4
|
100/100
|
|
MDB12-xxD24
|
24.0/-24.0
|
0.25/0.25
|
100/100
|
|
MDB12-XXD05-05
|
5.0/-5.3
|
2.0/0.1
|
80/80
|
|
MDB15-xxS5
|
12、24、48、110
|
9~18,18~36 36~72,72¬144
|
5. 05
|
3.0
|
50
|
|
MDB15-xxS12
|
12.0
|
1.25
|
100
|
|
MDB15-xxS15
|
15.0
|
1.0
|
100
|
|
MDB15-xxS24
|
24.0
|
0.625
|
100
|
|
MDB15-xxS48
|
48.0
|
0.31
|
200
|
|
MDB15-xxD5
|
|
5.05/-5.05
|
1.5/1.5
|
50/50
|
|
MDB15-xxD12
|
12.0/-12.0
|
0.625/0.625
|
100/100
|
|
MDB15-xxD15
|
15.0/-15.0
|
0.5/0.5
|
100/100
|
|
MDB15-xxD24
|
|
|
24.0/-24.0
|
0.31/0.31
|
100/100
|
备注：xx表示可选择的输入电压值，输入/输出电压/输出电流值可根据客户的特殊要求订制.
双路输出的产品两路输出电流可以不同，输出电压可稳压也可不稳压。

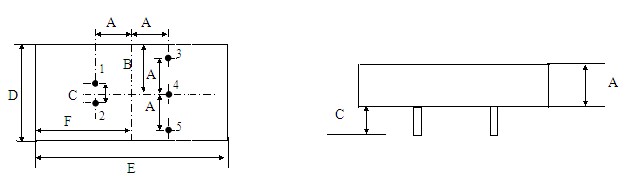

外形尺寸及管脚底视图：模块尺寸：2²´1²´0.4²:（50.8mm×25.4mm×10.16mm）
|
标量
|
mm
|
|
A
|
10.16+0.01
|
|
B
|
12.75+0.01
|
|
C
|
5.08+0.01
|
|
D
|
25.4+0.1
|
|
E
|
50.8+0.1
|
|
F
|
25.50+0.1
|
|
管脚编号
|
单路
|
双路
|
|
1
|
Vin+
|
Vin+
|
|
2
|
Vin-
|
Vin-
|
|
3
|
Vo1+
|
Vo1+
|
|
4
|
|
COM
|
|
5
|
GND
|
Vo2-
|
|
