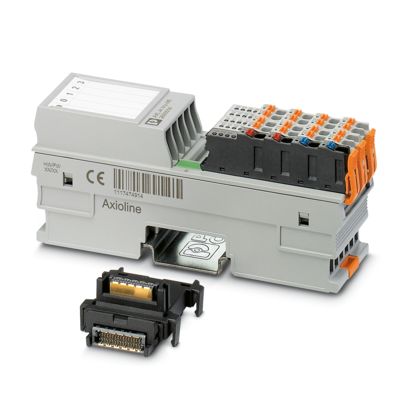

AXL F AI4 U XC 1H -2702008 模拟量模块

AXL F AI4 U XC 1H - 模拟量模块2702008...

AXL F AI4 U XC 1H - 模拟量模块
2702008

类型 模块化结构
产品类型 I/O 部件
产品系列 Axioline F 模拟量模块
安装位置 任何位置（无温度衰减）
供货范围 包括总线基础模块和Axioline F连接器
绝缘特性
过电压类别 II (IEC 60664-1，EN 60664-1)
污染等级 2 (IEC 60664-1，EN 60664-1)
电气特性
电位
功耗 典型值 1.51 W (设备，总额，加上外部传感器的电流消耗)
最大 1.78 W (设备，总额，加上外部传感器的电流消耗)
电位: Axioline F本地总线(UBus) 的供电
电源电压 5 V DC (通过总线基础模块)
电流消耗 最大 150 mA
典型值 120 mA
功耗 最大 0.75 W
典型值 0.6 W
电位: 模拟模块(UA)的电源
电源电压 24 V DC (I/O电源和传感器电源模拟量模块)
电源电压范围 19.2 V DC ... 30 V DC (包括所有公差，包括纹波)
电流消耗 最大 245 mA (IiS = 4 x 50 mA（全负载）)
最大 45 mA (IiS = 0 mA)
典型值 118 mA (IiS = 4 x 20 mA（额定负载）)
最大 125 mA (IiS = 4 x 20 mA（额定负载）)
典型值 238 mA (IiS = 4 x 50 mA（全负载）)
功耗 最大 5.88 W (满载)
保护电路 浪涌保护; 电子（35 V, 0.5 s）
极性保护; 最高达HW 02：极性保护二极管自HW 03起：并联二极管，外部配5 A熔断器（仅用于调试）
瞬态保护; 抑制二极管
电源:
品名 传感器电源UiS
电源电压 24 V DC (自 UA)
电耗量 最大 50 mA (每通道)
电气隔离/电压范围的隔离
测试耐压: 5 V本地总线的供电（UBus）/24 V电源（I/O） 500 V AC， 50 Hz， 1 min.
测试耐压: 5 V 本地总线的供电 (UBus)/模拟量输入 500 V AC， 50 Hz， 1 min.
测试耐压: 5 V本地总线的供电（UBus）/功能接地 500 V AC， 50 Hz， 1 min.
测试耐压: 24 V 电源（I/O）/模拟量输入 500 V AC， 50 Hz， 1 min.
测试耐压: 24 V电源（I/O）/功能接地 500 V AC， 50 Hz， 1 min.
测试耐压: 模拟量输入/功能接地 500 V AC， 50 Hz， 1 min.
连接数据
                             环境和真实条件
                标准和规范
  认证
                                安装
    商业数据
订货号 2702008
包装单位 1 pc
最小订货量 1 pc
销售关键代码 DRI241
产品关键代码 DRI241
目录页面 页码83 (C-6-2019)
GTIN 4055626008400
单件重量（含包装） 218.6 g
单件重量（不含包装） 206 g
关税号 8538900000
原产地 DE
