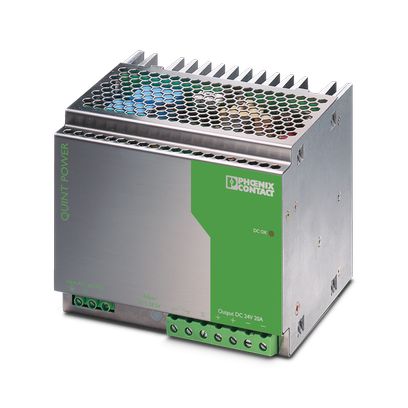

QUINT-PS-100-240AC/24DC/20 -2938620 电源
- 产品/服务：QUINT-PS-100-240AC/24DC/20 -2938620 电源
- 型 号：QUINT-PS-100-240AC/24DC/20 -2938620
- 品 牌：菲尼克斯/phoenix
- 单 价：面议
- 更新日期：2023-12-11
- 有效期至：长期有效
- 浏览次数：692
产品简介
QUINT-PS-100-240AC/24DC/20 - 电源2938620DIN导轨式电源装置24 V DC/20 A，初级开关模式，单相。请在新系统中使用以下产品项目：2904602...
产品详细介绍
QUINT-PS-100-240AC/24DC/20 - 电源
2938620
交流电运行
额定输入电压范围 100 V AC ... 240 V AC
输入电压范围 85 V AC ... 264 V AC
90 V DC ... 350 V DC
AC输入电压范围 85 V AC ... 264 V AC
DC输入电压范围 90 V DC ... 350 V DC
电源电压的电压类型 AC/DC
冲击电流 < 15 A (典型)
冲击电流积分 (I2t) < 3.2 A2s
AC频率范围 45 Hz ... 65 Hz
DC频率范围 0 Hz
电网缓冲时间 > 25 ms (120 V AC) 电源
> 25 ms (230 V AC)
电耗量 大约 4.76 A (120 V AC)
大约 2.3 A (230 V AC)
额定功耗 524 W
保护电路 瞬态电涌保护; 压敏电阻
典型响应时间 < 1 s
输入熔断器 12 A (慢熔断，内部)
允许用的DC备用熔断器 DC: 连接一个合适的熔断器
推荐使用的输入保护断路器 10 A ... 16 A (特性B、C、D、K)
输出数据
效率 > 92 %
额定输出电压 24 V DC ±1 %
输出电压（USet）的设置范围 22.5 V DC ... 28.5 V DC
额定输出电流（IN） 20 A (高达60 °C)
POWER BOOST (IBoost) 26 A
衰减 60 °C ... 70 °C (2.5 % / K)
反馈电压电阻 35 V DC
输出端处的过电压保护 (OVP) ≤ 35 V DC
最大电容负载 无限 电源
主动电流限制 IBOOST约为26A（短路情况下）
控制偏差 < 1 % (负载的变化，静态10 % ... 90 %)
< 2 % (负载的变化，动态10 % ... 90 %)
< 0.1 % (输入电压的变化范围为±10 %)
残波 < 10 mVSS (额定值)
输出功率 480 W
峰值切换电压额定负载 < 30 mVSS (20 MHz)
最大空载功耗 < 3 W
最大额定负载功率损耗 < 44 W
上升时间 < 2 ms (UOUT (10 % ... 90 %))
并连 是，用于冗余和增加容量
串连 是
信号: DC OK有源
输出说明 UOUT>0.9xUN： 高信号
最大切换电压 ≤ 24 V
输出电压 + 24 V DC (信号)
最大启动电流 ≤ 40 mA
连续负载电流 ≤ 40 mA
信号: DC OK浮点
输出说明 继电器触点，UOUT>0.9xUN： 触点吸合
最大切换电压 ≤ 30 V AC/DC
最大启动电流 ≤ 1 A
连续负载电流 ≤ 1 A
连接数据
信号处理
电气特性
产品属性
尺寸
安装
材料规格
环境和真实条件
标准和规范
认证
电磁兼容数据
商业数据
订货号 2938620
包装单位 1 pc
最小订货量 1 pc
销售关键代码 CMPP13
产品关键代码 CMPP13
目录页面 页码481 (IF-2007)
GTIN 4017918890544
单件重量（含包装） 3,061 g
单件重量（不含包装） 2,500 g
关税号 8504401990
原产地 TH
