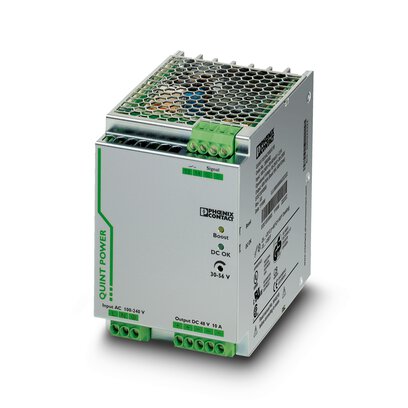

QUINT-PS/1AC/48DC/10 - 电源

QUINT-PS/1AC/48DC/10 - 电源2866682初级开关电源 QUINT POWER， 螺钉连接， SFB Technology (Selective Fuse Breaking)， 输入: 1相， 输出: 48 V DC / 10 A...

QUINT-PS/1AC/48DC/10 - 电源
2866682

交流电运行
额定输入电压范围 100 V AC ... 240 V AC
输入电压范围 85 V AC ... 264 V AC
90 V DC ... 350 V DC (UL 508: ≤ 250 V DC) 电源
AC输入电压范围 85 V AC ... 264 V AC
DC输入电压范围 90 V DC ... 350 V DC (UL 508: ≤ 250 V DC)
最大介电强度 300 V AC
电源电压的电压类型 AC/DC
冲击电流 < 20 A (典型)
冲击电流积分 (I2t) < 3.2 A2s
AC频率范围 45 Hz ... 65 Hz
DC频率范围 0 Hz
电网缓冲时间 > 20 ms (120 V AC)
> 20 ms (230 V AC)
电耗量 5.1 A (120 V AC)
2.3 A (230 V AC)
4.8 A (110 V DC)
2.4 A (220 V DC)
额定功耗 572 VA 电源
保护电路 瞬态电涌保护; 压敏电阻
典型响应时间 < 1 s
输入熔断器 12 A (慢熔断，内部)
允许备用熔断器 B10 B16 AC：
允许用的DC备用熔断器 DC: 连接一个合适的熔断器
推荐使用的输入保护断路器 10 A ... 16 A (AC: 特性B、C、D、K)
PE放电电流 < 3.5 mA
输出数据
                                                                         连接数据
输入
连接方式 螺钉连接
刚性导线最小横截面 0.2 mm²
刚性导线最大横截面 6 mm²
柔性导线最小横截面 0.2 mm²
柔性导线最大横截面 4 mm²
最小导线横截面AWG 18
最大导线横截面AWG 10
剥线长度 7 mm
螺纹 M3
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
输出
连接方式 螺钉连接
刚性导线最小横截面 0.2 mm²
刚性导线最大横截面 6 mm²
柔性导线最小横截面 0.2 mm²
柔性导线最大横截面 4 mm²
最小导线横截面AWG 12
最大导线横截面AWG 10
剥线长度 7 mm
螺纹 M3
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
信号
连接方式 螺钉连接
刚性导线最小横截面 0.2 mm²
刚性导线最大横截面 6 mm²
柔性导线最小横截面 0.2 mm²
柔性导线最大横截面 4 mm²
最小导线横截面AWG 18
最大导线横截面AWG 10
螺纹 M3
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
信号处理
                  电气特性
          产品属性
            尺寸
                  安装

     材料规格
    环境和真实条件
                    标准和规范
                         认证
       电磁兼容数据
                                                                                         商业数据
订货号 2866682
包装单位 1 pc
最小订货量 1 pc
销售关键代码 CMPQ14
产品关键代码 CMPQ14
目录页面 页码213 (C-4-2017)
GTIN 4046356307680
单件重量（含包装） 2,247.2 g
单件重量（不含包装） 1,600 g
关税号 8504401990
原产地 TH
