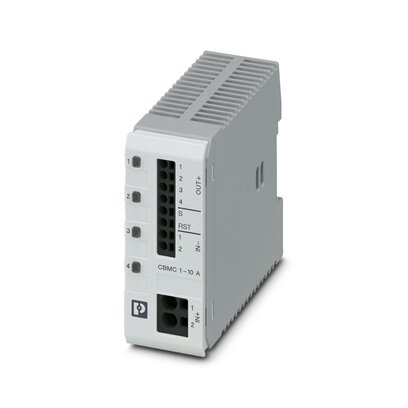

CBMC E4 24DC/1-10A S-R - 电子设备断路器
1065729
类型 导轨安装模块，单片
产品类型 设备断路器
产品系列 CBMC
位数 1
通道数目 4
绝缘特性
保护等级 III 电子设备断路器
污染等级 2
电气特性
通道数目 4
概述
工作电压 18 V DC ... 30 V DC 电子设备断路器
额定电压 24 V DC
标称工作电流IN 最大 40 A DC (IN+)
最大 40 A DC (在通过IN+桥接附加设备时，每个接线点位置)
标称工作电流 IN 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 A DC (每个输出通道均可调)
额定电流（预调） 4 A
额定过电压 0.5 kV
分断方法 E (电子)
反馈电阻 最大 35 V DC
要求的备用保险丝 仅在电源的Imax > 短路开关容量时需要。内置故障安全元件。
短路开关容量 300 A
介电强度 最大 35 V DC (负载电路)
保险丝 电子
效率 > 99 %
闭路电流 I0 典型值 25 mA
功耗 典型值 0.6 W (无负载运行)
< 9 W (正常运行)
模块初始化时间 1.6 s
关闭一条通道后的等待时间 5 s (过载/短路)
测量公差I ± 15 %
温度衰减 24 A DC (60 °C时)
28 A DC (54 °C时)
32 A DC (47 °C时)
36 A DC (41 °C时)
40 A DC (35 °C时)
MTBF (IEC 61709, SN 29500) 8403361 h (25 °C、21 %负载时)
3067484 h (40 °C，34.25 %负载时)
534188 h (35 °C，100 %负载时)
失效安全元器件 15 A DC (每个输出通道)
负载电路
停机时间 ≤ 10 ms (适用于短路 > 2.0 x IN)
1 s (1.2 ... 2.0 x IN)
欠压关闭 ≤ 17.8 V DC (有源)
≥ 18.8 V DC (无源)
过电压关闭 ≥ 30.5 V DC (有源)
≤ 29.5 V DC (无源)
最大电容负载 45000 µF (取决于电流设置和可用的短路电流)
复位
输入电压范围 7 V DC ... 30 V DC (使用下降沿复位)
电耗量 典型值 0.4 mA (24 V DC)
脉冲长度 ≥ 50 ms (高)
≥ 50 ms (低)
电压 < 5 V DC (低态)
> 8 V DC (高态)
剥线长度 10 mm
刚性导线横截面 0.2 mm² ... 2.5 mm²
可连接导向横截面 AWG 24 ... 12
柔性导线横截面，带套管，带塑料绝缘套管 0.25 mm² ... 1.5 mm²
柔性导线横截面，带不含绝缘套管的冷压头 0.25 mm² ... 2.5 mm²
状态输出
输出电压 24 V DC
输出电流 最大 0.04 A (防短路保护)
剥线长度 10 mm
刚性导线横截面 0.2 mm² ... 2.5 mm²
可连接导向横截面 AWG 24 ... 12
柔性导线横截面，带套管，带塑料绝缘套管 0.25 mm² ... 1.5 mm²
柔性导线横截面，带不含绝缘套管的冷压头 0.25 mm² ... 2.5 mm²
连接数据
                                       信号处理
            尺寸
        材料规格
       环境和真实条件
                 认证
    标准和规范
                        安装
  商业数据
订货号 1065729
包装单位 1 pc
最小订货量 1 pc
销售关键代码 CLA152
产品关键代码 CLA152
目录页面 页码375 (C-4-2019)
GTIN 4055626728810
单件重量（含包装） 140.75 g
单件重量（不含包装） 123.61 g
关税号 8536200000
原产地 DE
