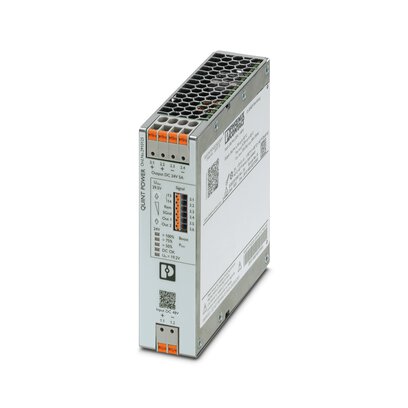

QUINT4-PS/48DC/24DC/5/PT - DC/DC转换器

QUINT4-PS/48DC/24DC/5/PT - DC/DC转换器2910125初级开关DC/DC转换器， QUINT POWER， DIN导轨安装， SFB Technology (Selective Fuse Breaking)， 输入: 48 V DC， 输出: 24 V DC / 5 A...

QUINT4-PS/48DC/24DC/5/PT - DC/DC转换器
2910125 DC/DC转换器DC/DC转换器
额定输入电压范围 48 V DC
输入电压范围 48 V DC -40 % ... +20 %
宽域输入 否
最大介电强度 60 V DC (60 秒)
冲击电流 典型值 2.5 A
冲击电流积分 (I2t) < 0.2 A2s
电涌电流限值 2.5 A
电网缓冲时间 典型值 18 ms (48 V DC)
电耗量 3.3 A (48 V DC)
典型响应时间 300 ms (来自SLEEP MODE)
吸合时间 < 1 s
输入熔断器 10 A (慢熔断，内部)
推荐使用的输入保护断路器 10 A ... 16 A (特性B、C、D、K或类似)
信号 Remote (可组态)
接线标识 3.3 +
功能 输出功率ON/OFF（远程）
默认 输出功率ON（>40 kΩ/24 V DC/REM和SGnd之间的开路桥接）
输出数据
效率 典型值 94 % (48 V DC)
输出特性 U/I Advanced
Smart HICCUP
FUSE MODE
额定输出电压 24 V DC
输出电压（USet）的设置范围 24 V DC ... 29.5 V DC (> 24 V DC，持续容量)
额定输出电流（IN） 5 A
Static Boost (IStat.Boost) 6.25 A
Dynamic Boost (IDyn.Boost) 10 A (5 s)
选择性熔断 (ISFB) 30 A (15 ms)
热磁断路器类型 A1 ... A4 / B2 / C1 ... C2 / Z1 ... Z4
防短路保护 是
防空转 是
输出功率（PN） 120 W
输出功率（P静态 裕度） 150 W
输出功率（P动态 裕度） 240 W (5 s)
反馈电压电阻 ≤ 35 V DC
输出端处的过电压保护 (OVP) ≤ 32 V DC
残波 < 15 mVSS
控制偏差 < 1 % (负载的变化，静态10 % ... 90 %)
控制偏差 < 1 % (负载的变化，静态10 % ... 90 %)
控制偏差 < 1 % (负载的变化，静态10 % ... 90 %)
上升时间 < 100 ms (UOUT (10 % ... 90 %))
串连 是
最大空载功耗 < 2 W
最大额定负载功率损耗 < 8 W
功耗 SLEEP MODE < 1 W
并连 是，用于冗余和增加容量
信号 Out 1 (可组态)
接线标识 3.5 +
数字量 0 V DC
24 V DC
20 mA
信号选项 输出电压
输出电流
输出功率
运行时间
高温预警
OVP电压限制激活
默认 UIN输入电压正常
信号 Out 2 (可组态)
接线标识 3.6 +
数字量 0 V DC
24 V DC
20 mA
默认 输出功率
信号选项 输出电压
输出电流
运行时间
高温预警
OVP电压限制激活
模拟 4 mA ... 20 mA ±5 % (负载 ≤400 Ω)
信号选项 输出电压
输出电流
输出功率
信号 继电器13/14 (可组态)
接线标识 3.1，3.2
开关触点（浮地） 浮地
最大接触负载 24 V DC
1 A
30 V AC
0.5 A
默认 输出电压
信号选项 输出电流
输出功率
运行时间
高温预警
OVP电压限制激活
UIN输入电压正常
信号接地SGnd
接线标识 3.4 +
功能 信号接地
参考电位 至OUT1、OUT2、REM
连接数据
                                                      信号处理
                电气特性
        产品属性
                                        尺寸
                       安装

   材料规格
        环境和真实条件
                   标准和规范
                           认证
                                    电磁兼容数据
