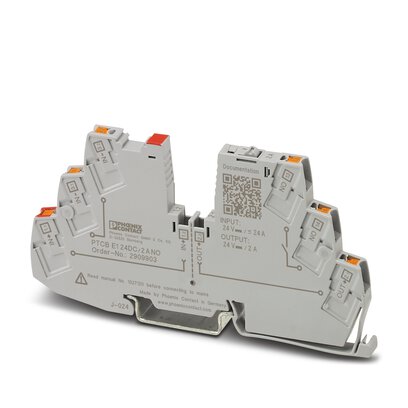

PTCB E1 24DC/2A NO - 电子设备断路器

PTCB E1 24DC/2A NO - 电子设备断路器2909903单通道电子式断路器，用于在过载和短路的情况下保护24 V DC负载。采用CLIPLINE complete接线端子系统组件可以轻松实现电位分配。固定的额定电流。用于DIN导轨安装。...

PTCB E1 24DC/2A NO - 电子设备断路器
2909903 电子设备断路器电子设备断路器
类型 导轨安装模块，单片
产品类型 设备断路器
产品系列 PTCB
位数 1
通道数目 1
绝缘特性
保护等级 III
污染等级 2
电气特性
通道数目 1
概述
工作电压 18 V DC ... 30 V DC
额定电压 24 V DC
标称工作电流IN 24 A DC (总电流入口)
2 A DC (额定电流输出)
额定电流（预调） 2 A
额定过电压 0.5 kV
分断方法 E (电子)
反馈电阻 最大 35 V DC
要求的备用保险丝 仅在电源的Imax > 短路开关容量时需要。内置故障安全元件。
短路开关容量 300 A
介电强度 最大 35 V DC (负载电路)
保险丝 电子
效率 > 99 %
闭路电流 I0 典型值 12 mA
功耗 典型值 0.3 W (无负载运行)
< 0.8 W (正常运行)
模块初始化时间 < 0.55 s
关闭一条通道后的等待时间 5 s (过载/短路)
测量公差I ± 15 %
温度衰减 21 A (60 C时的总电流)
24 A (50 C时的总电流)
2 A (60 C时的通道电流)
2 A (50 C时的通道电流)
MTBF (IEC 61709, SN 29500) 28571428 h (25 °C、21 %负载时)
14084507 h (40 °C，34.25 %负载时)
2053388 h (60°C、100%负载时)
电压压降 0.06 V (2 A时)
失效安全元器件 4 A DC
负载电路
停机时间 ≤ 10 ms (适用于短路 > 2.0 x IN)
1 s (1.2 ... 2.0 x IN)
欠压关闭 ≤ 17.8 V DC (有源)
≥ 18.8 V DC (无源)
过电压关闭 ≥ 30.5 V DC (有源)
≤ 29.5 V DC (无源)
最大电容负载 14000 µF (取决于可用的短路电流)
指示器/远程信号发送
连接名称 遥信报警回路
切换功能 N/O触点
标称工作电压 0 V DC ... 30 V DC
操作电流 100 mA DC
连接数据
                                                            信号处理
            尺寸
        材料规格
     环境和真实条件
                  认证
                    标准和规范
                                    安装
  商业数据
订货号 2909903
包装单位 1 pc
最小订货量 1 pc
销售关键代码 CLA135
产品关键代码 CLA135
目录页面 页码378 (C-4-2019)
GTIN 4055626408712
单件重量（含包装） 44.254 g
单件重量（不含包装） 27.58 g
关税号 8536200000
原产地 DE
