一、概述
LWGY-10C智能一体化涡轮流量计是采用的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量(4位有效数字)及累积流量(8位有效数字，带清零功能)。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。
该类涡轮流量计按照供电方式、是否具备远传信号输出可分为LWGY-□B型和LWGY-□C型。
LWGY-□B型：供电电源采用3.2V10AH锂电池(可连续运行4年以上)； 无信号输出功能。
LWGY-□C型：供电电源采用24VDC外供电，输出4-20mA标准两线制电流信号，并可根据不同的现场需要，可增加RS485或HART通讯。

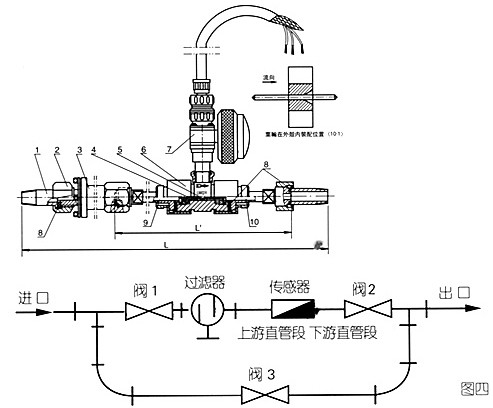

仪表结构及安装方式：见（表二）、（图三）
三、技术参数
|
仪表型号 |
LWGY-DN10涡轮流量计 |
|
信号输出 |
脉冲 |
|
供电电源 |
+24VDC±15% |
|
精度等级 |
1.0~0.5级 |
|
测量范围 |
标准量程 |
|
显示器 |
无 |
|
通讯接口 |
无 |
|
仪表材质 |
不锈钢 |
|
防爆等级 |
无 |
|
防护等级 |
IP60 |
|
整机功耗 |
＜1W |
|
仪表通经 |
DN4~DN250 |
|
介质温度 |
-20℃~120℃ |
|
环境温度 |
-30℃~60℃ |
