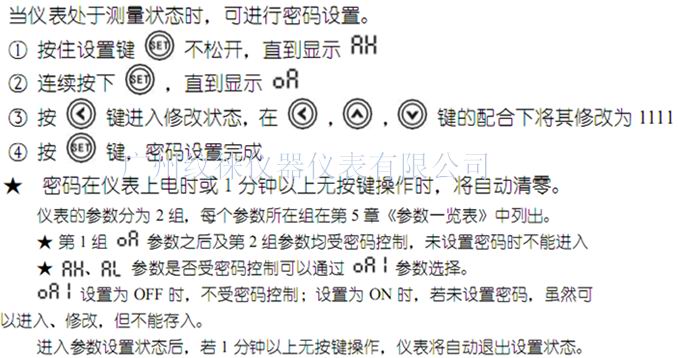

一.设置与操作
二选型与参数表
|
内容 |
代码 |
说明 |
|||||||||
|
CH6/ |
数显仪 |
||||||||||
|
外型尺寸 |
A- |
横式160×80×125或竖式80×160×125 |
|||||||||
|
B- |
方型96×96×76（W×H×L） |
||||||||||
|
C- |
横式96×48×82，或竖式48×96×82 |
||||||||||
|
D- |
方型72×72×75（W×H×L） |
||||||||||
|
E- |
方型48×48×108（W×H×L） |
||||||||||
|
面板形式 |
H |
横式（标准常用） |
|||||||||
|
S |
竖式 |
||||||||||
|
F |
方形 |
||||||||||
|
显示颜色 |
R |
测量值（红色） |
|||||||||
|
输入信号 |
E |
热电偶输入 |
|||||||||
|
R |
热电阻输入 |
||||||||||
|
I |
直流电流 |
||||||||||
|
V |
直流电压 |
||||||||||
|
报警点数 |
T□ |
2点报警，可自由设定 |
|||||||||
|
变送输出 |
A0 |
无变送输出 |
|||||||||
|
A1 |
电流输出：4-20MA，0-10MA，0-20MA |
||||||||||
|
A2 |
电压输出：0-5V，1-5V，10—10V |
||||||||||
|
外供电源 |
B0 |
B0无外供电源 |
|||||||||
|
B1 |
B1外供24VDC |
||||||||||
|
B2 |
B2外外12VDC |
||||||||||
|
仪表电源 |
V0 |
V0为220VAC |
|||||||||
变送输出功能说明
光电隔离，输出分辨力1/3000，误差小于±0.2% F.S，负载能力大于600Ω。
标准范围输入信号（订货须注明），未注明出厂默认为“输入，PT100出厂设置”。
