ACE6502阻抗管吸声系数测量系统（可测隔声）产品介绍：

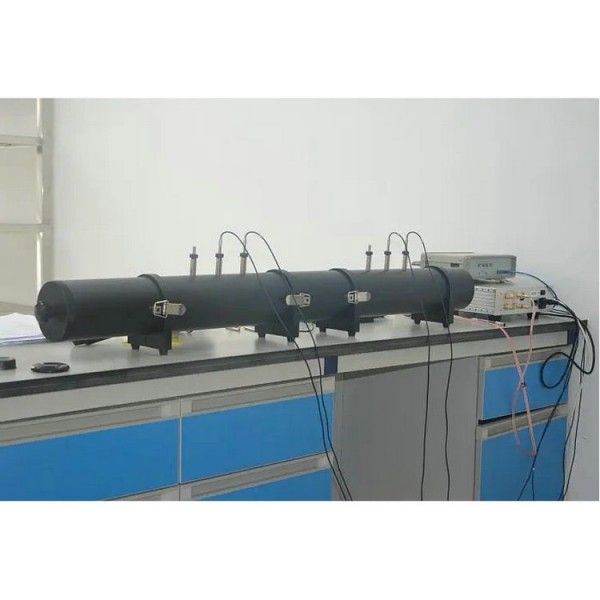

ACE6502 型传递函数吸声系数测量系统由 AWA8551 型阻抗管、AWA5871 型功放、AWA6290B 型多通道噪声振动分析仪，经过严格相位配对的 1/4"传声器对及分析软件组成。可测定法向入射条件下吸声材料的吸声系数，较之驻波比法更为快捷。阻抗管根据管径及用途不同又分为：AWA8551 型阻抗管，AWA8551A 型阻抗管，AWA8551T 型传递损失管，AWA8551AT 型传递损失管。

ACE6502阻抗管吸声系数测量系统（可测隔声） 产品特点：

符合标准：GB/T 18696.2-2002（ISO 10534-2:1998）《声学阻抗管中吸声系数和声阻抗的测量第 2

部分传递函数法》

双传声器传递函数法和四传声器法

多种管径，多种传声器间距，测量的频率范围宽

相位严格配对，测量下限频率低

只需小的样品，样品安装及拆卸方便，样品的后腔可调节

测试效率高，测量精度高

测量参数齐全，并可以导出及自动生成报告

软件提示信息丰富，用户可在软件引导下轻松完成测试

可以将不同频段的吸声或隔声特性曲线自动拼接起来

可以记忆多条曲线，方便产品改进时进行比较

可以求多条曲线的平均值，并画出平均值曲线

ACE6502阻抗管吸声系数测量系统（可测隔声） 技术参数：

型号参数	AWA8551型阻抗管	AWA8551A型阻抗管	AWA8551T型隔声管	AWA8551AT型隔声管
频率范围	50 Hz-1.6 kHz 500 Hz-6.4 kHz	100 Hz-3.2 kHz	50 Hz-1.6 kHz 500 Hz-6.4 kHz	100 Hz-3.2 kHz
吸声系数测量	有	有	有	有
反射系数测量	有	有	有	有
声阻抗率测量	有	有	有	有
声导纳率测量	有	有	有	有
传递损失/隔声量	无	无	有	有

设计细节

声源：：AWA8551 系列阻抗管的声源采用特殊定制的全频带 3.5"扬声器，具有频带宽，功率大等优点。

扬声器与阻抗管之间有减振垫，可以有效的避免激发固体声。

声源管：采用精密铝拉伸管，壁厚 9 mm，管壁刚硬光滑，隔声量大，不会被声信号激发起振动。采

用高精度镗床加工内外圆，管的横截面积均匀，与试件管配合良好，保证了气密性。

试件管：试件管内的后板与试件之间的空腔距离可以调节，并有刻度，可以满足需要一个由试件后的

空气层实现的试件压力释放未端。试件管与声源管之间采用搭扣联接，方便安装及拆卸样品。

测试传声器：：采用经过严格相位配对的 1/4“测试电容传声器，传声器的尺寸小有利测量高频时的测量

准确度，尺寸小还有利于声中心的准确性。传声器与管壁之间有防振密封环，避免了固体声的影响及声泄

漏。相位、频响配对可以减小传递函数的测量误差，还可降低测量频率下限。

信号分析仪：采用 AWA6290B 四通道噪声振动分析仪，四个通道的相位、频响一致性好，保证传递

函数的测量准确性。

信号发生器：含均衡器的白噪声信号发生器，每个 1/3 倍频段的声压级可调，保证信噪比

配置清单

	50Hz-6.4kHz 吸声测量	100Hz-3.2kHz 吸声测量	50Hz-6.4kHz 吸声及隔声测量	100Hz-3.2kHz 吸声及隔声测量
AWA8551阻抗管	1套	--	--	--
AWA8551A阻抗管	--	1套	--	--
AWA8551T阻抗管	--	--	1套	--
AWA8551AT阻抗管	--	--	--	1套
1/4“测量传声器对	1对	1对	2对	2对
AWA14614E前置放大器	2个	2个	4个	4个
AWA6290L+两通道分析仪	1台	1台	--	--
AWA6290L+四通道分析仪	--	--	1台	1台
AWA5871功率放大器	1	1	1	1
信号发生软件	1	1	1	1
1/3 OCT分析软件	2通道授权	2通道授权	4通道授权	4通道授权
FFT 分析软件	2通道授权	2通道授权	4通道授权	4通道授权
传递函数吸声系数测量软件	1	1	1	1
四传声器隔声测量软件	--	--	1	1
