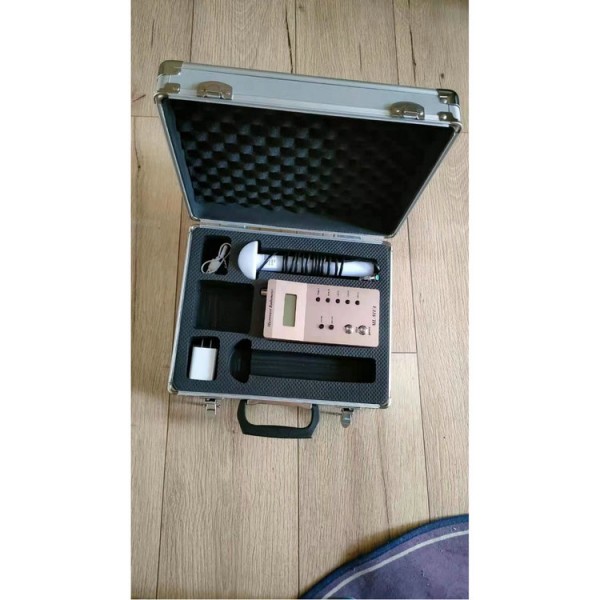

ML-91VA 微波漏能仪（可选配B探头）

ML-91VA微波漏能仪（可选配B探头）...

ML-91VA微波漏能仪（可选配B探头）  产品介绍：

特性

（一）一般特性：

1. 显示方式：LCD液晶5位显示。

2. 工作环境：-10℃~40℃，相对湿度小于80%。

3. 低电压显示：LCD屏幕显示“EEEEE”符号时请更换电池。

4. 电源：一只9V电池。

5. 体积：165*87*45mm（仪表长宽高），110*65mm（A探头长和直径），110*50mm （B探头长和直径）。

6. 重量：约1000g。

ML-91VA微波漏能仪（可选配B探头）

（二）技术特性

1. 工作频段：0.9GHz-10GHz，高低频采用独立探头，分别覆盖900MHz-4GHz（A探头）及 4GHz-10GHz（B探头）。

2. 检测功率密度动态范围：53dB(0.1um/cm²-20wm/cm²)。

3. 检测精度:全动态范围内测试误差小于±0.3dB，比上代产品精度提高2.5倍。

4. 响应时间：小于50ms，能响应连续波普及各类脉冲波普。

5. 全向性：水平不圆度小于0.5dB，水平面内用户无需旋转探头寻找最大值。

6. 自动报警预置：大于5mw/cm²时报警（可根据用户需求更改）。

7. 针对常用特定频点有独立测试按钮1.8GHz/2.45GHz/4.8GHz/10GHz，测试精度更高，且可根据用户需求制定特定频点。

ML-91VA微波漏能仪（可选配B探头）

四、仪器使用方法

（一）操作面板说明

1. 型号栏

2. 液晶显示器

3. 绿色发光二极管，显示uW/cm²档位

4. 红色发光二极管，显示mW/cm²档位

5-10. 分别为探头A、探头B、1.8GHz、

    2.45GHz、4.8GHz、10GHz频率选择按钮

11. 电源开关

12. 连接探头用航空接头                              图1 操作面板图



（二）功率密度测量操作说明（参照图2）

第一步：请根据自己测试频段要求选择探头A或B，并与仪表连接。

第二步：按下开关按钮，仪器进入测量模式。

第三步：当测试频率为特定频点1.8GHz/2.45GHz/4.8GHz/10GHz或特定频点附近的窄带信号时，请按下频率指示按钮；其它情况根据频率范围按下probe A按键或probe B按键。

第四步： 观察LCD显示屏幕上显示的功率值，功率单位由指示灯显示，绿灯亮时代表uW/cm²档，红灯亮时代表mW/cm²档。

第五步：若测试环境为屏蔽暗室时，仪器会显示读数0 um/cm²；若测试环境不是屏蔽环境，请在被测设备开启前在辐射检测点先记录下测试环境辐射基准值X。

第六步：开启被测设备，由远及近接近辐射检测点（确保读数没有超过最大量程），在检测点记录读数Y，被测设备在检测点的辐射功率密度Z为设备开启后的读数减去测试环境辐射基准值：Z=Y-X。
